2012年,Intel凭借着Ivy Bridge在桌面商场取得了一定的成就,选用22nm全新制作工艺的第三代智能酷睿很快就取代上一代类型成为商场干流。但依据Intel的“Tick-Tock”路线,这只不过是22nm工艺的“开胃菜”而已,真实的架构更新会在2013“Tock年”面世,也便是咱们今日要讲到代号为“Haswell”的下一代处理器——第四代Core i系列。
Haswell新功用新特性介绍
“Haswell”的特功用够总结为以下四点:1、22nm工艺新架构,功用更强,超频潜力更大,并且集成了完整的电压调节器;2、新的指令集,Haswell添加了新的AVX指令集,改进AES-NI的功用;3、核芯显卡增强,支撑DX11.1、OpenCL1.2,优化3D功用,支撑HDMI、DP、DVI、VGA接口标准;4、接口改动,运用LGA1150接口,不兼容旧渠道。
cpu如下,具体参数如图。
i7-4770K
i5-4670
i3 4130
架构 Haswell
核芯显卡 HD4600
Intel的接口再次更换成LGA1150
对应的是“8系列主板”9系列主板
Z87/H87/H81/B85/H91/Z97芯片组
主板与CPU怎么搭配CPU与主板对应关系英特尔篇教程图9
2015年5月5日 - 五代
笔记本系列

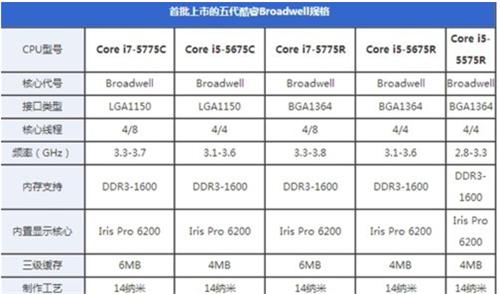

第五代酷睿Broadwell处理器选用14纳米工艺,接口为LGA1150,沿用Intel 9系列芯片组(Z97主板能用),支撑DDR3内存,悉数类型均为解锁版别,产品定位比第六代高,只会出现在酷睿i7、i5个系列之中,并非主力部队。
第五代酷睿移动处理器系列选用Broadwell架构的产品,为笔记本电脑带来更好的功用和更长的电池寿数。它们的中心面积减小37%,晶体管数量多出35%。新的第五代酷睿移动处理器选用14nm工艺,晶体管数量高达19亿个。和Haswell产品比较,视频转化时速度最多快50%,3D图形功用最高提高22%。选用第五代处理器轻薄本产品的续航将能够打破10-12个小时甚至更长。此次酷睿系列搭载的显卡将支撑4K视频的硬件解码。使得播映4K视频时的CPU占有率由本来的40%-90%大幅下降为4%-10%。此外,WiDi无线显现也将在这一代产品中支撑无线传输4K视频。这14款酷睿处理器中,有10款功耗为15W的处理器选用英特尔核芯显卡,4款28W的处理器选用英特尔锐炬显卡。别的第五代酷睿处理器支撑一些全新的人机交互模式,如英特尔的RealSense(3D实感技能)。
台式机系列
主板与CPU怎么搭配CPU与主板对应关系英特尔篇教程图10
插槽类型: LGA1150/BGA1364 (笔记本类型,焊接的无法买到)
主板系列:Z87/H87/H81/B85/H91/Z97芯片组
19

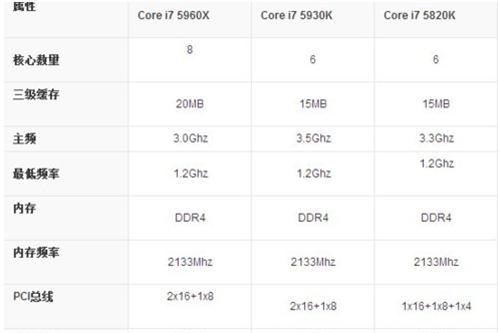

特殊五代酷睿:Intel于2014年8月29日会发布LGA2011渠道的新旗舰——Haswell-E处理器及X99渠道,其间Haswell-E将在桌面级商场初次供给原生8核及
DDR4内存支撑
主要有Core i7-5960X/5930K/5820K三款产品
主板与CPU怎么搭配CPU与主板对应关系英特尔篇教程图11
插槽类型: LGA 2011-v3
主板x99系列
21
例如
GA-X99-Gaming G1 WIFI(rev.1.0)
RAMPAGE V EXTREME
X99系列选用新的LGA2011-3接口,可持续兼容SNB-E和IVY-E的LGA2011,支撑DDR4内存,原生USB3.0,比较X79来说,X99主板上能够支撑许多X79主板上没有的功用,比如M.2接口、SATA Express接口、专业音频技能等等。
2015年,第六代酷睿系列。
第六代酷睿Skylake处理器同样选用14纳米工艺,接口为LGA1151,调配全新Intel 100系列芯片组(最高端是Z170主板),支撑DDR4内存和DDR3L内存,有解锁版别与一般版别的区别。产品定位比第五代低,基本掩盖一切酷睿i7、i5、i3、飞跃、赛扬。第六代智能英特尔酷睿处理器集成了英特尔核芯显卡、英特尔锐炬显卡和英特尔锐炬 Pro 显卡,能为大多数 DX12 游戏带来更好的功用体现,并且 3D 游戏功用提高超越 41%,并能让 4K 视频三屏显现。
