链轮设计工具安装使用

链轮设计工具是一款非常优秀的专业免费链条快速生成插件，链轮设计工具为大家提供设计参数、生成模型、张紧与故障模块，链轮设计工具官方版界面美观大方，功能强劲实用，使用起来简单便捷，参阅有关标准，自动在迈迪链轮设计工具最新版中生成链轮、链条，从而有效节约绘图时间，提升设计效率，小编下面给大家说说怎么使用吧，希望可以帮助到大家。

链轮设计工具官方版是为SolidWorks用户打造的一款链条快速生成插件。使用此插件用户可以快速生成链轮、链条、链条装配体等工具，能够提高工作效率，方便用户更好的工作。

链轮设计工具安装使用图1

链轮

链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合；链轮被广泛应用于化工、纺织机械、自动扶梯，木材加工，立体停车库，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。

链轮的齿形

链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工；它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形；齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明“齿形按3RGB1244-85规定制造“即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。

链轮结构

小直径链轮一般做成整体式，中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔。大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造，例如C45，不锈钢等材料。

链轮材料

链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。

链轮设计工具安装使用图2

在本站下载迈迪链轮设计工具最新版解压该软件、

链轮设计工具安装使用图3

运行“EXE.文件”

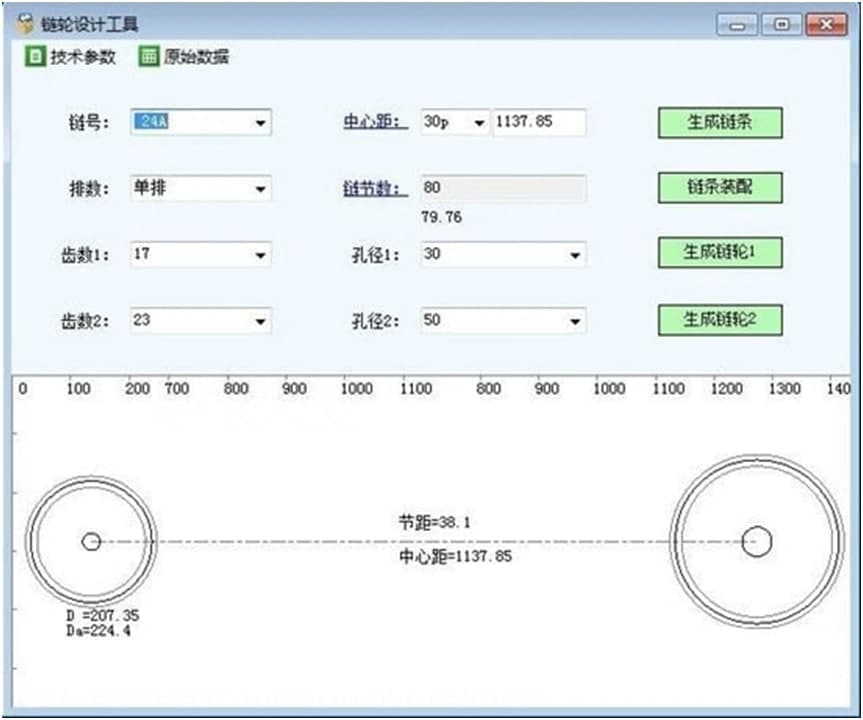

链轮设计工具安装使用图4

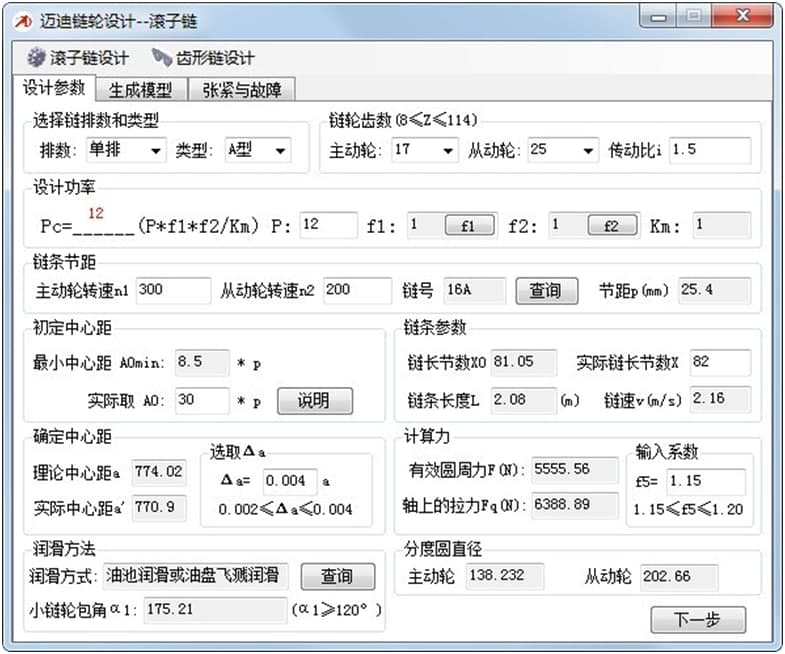

1.选择导向形式，分为“外导”和“内导”

2.指定链轮齿数，确定传动比。

3.输入功率P，选择工况系数f1（同滚子链），然后自动计算出设计功率P。

4.输入链速n1，程序会自动计算出n2，并列出可供选择的链号和节距（链号和节距是对应的）。

5.查询“额定功率P0”：单击【查询】，打开“宽度b=1mm“时的额定功率曲线图”窗口。此窗口自动找到P0的值（用红线标出），您只需单击【确定】退出该窗口即可。

链轮设计工具安装使用图5
