时间:2021-04-27 18:06:28 作者:无名 浏览量:55
钢构cad3.6的主要功能是设计钢结构。 通过该软件,可以更好地完成建筑钢结构的布置。 软件集中在AutoCAD软件上,与任意版本的CAD程序兼容。 需要在CAD软件中添加程序进行使用。 内置有详细的视频教程,可以更轻松地安装钢结构软件。 该钢卡软件的中文版有各种五金配件的安装。 此外,刀具界面上有五金手册,可以在设计过程中选择相应的五金设备配置建筑模型。 可以简单地制作五金结构图纸。
钢构CAD软件的功能:
关于会画画的五金手册的c型钢,修正了两种高度数据
圆锥交叉99种变法:圆锥和圆锥交叉展开。 根据参数设定,可以进行99种变形。
阀封头球:可以对球形或椭圆形、无盖或有盖的封头描绘立面图、平面图和单阀展开图。
全材料冲压封头:计算11种全材料冲压封头的材料直径。
机头与圆管相交:半球形椭圆形机头或与圆管垂直或水平相交。 圆管展开图和绘制平面图。
钢构cad3.6介绍图二
钢构CAD软件的特点:
钢构cad3.6提供了结构设计和图纸设计的能力
支持钢结构布局方式和钢结构安装方式的设计
现在可以更快地处理图形曲线
支持综合多种设计的切割线
支持零件的外形提取
可以在图形上处理CAD文字
支持五金h钢的安装和配置方案
在设计建筑时,可以有更多的钢结构放置方法
提供了批量结构坐标设计的功能
使用钢cad3.6,可以在各种建筑行业构建钢框架
可以更好地设计合适的钢结构模型
钢构cad3.6介绍图三
钢构软件的使用方法:
1、钢构3.6必须在AutoCAD的任意版本中使用,必须从CAD软件中添加
2、输入要加载的自定义文件的名称。 2006、自定义文件加载成功。 自定义组: 2006

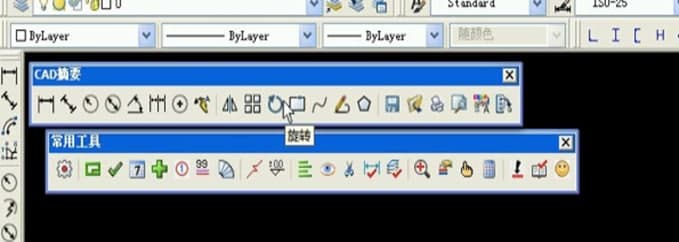

3、点击工具项目,这里是钢结构CAD软件常用工具及CAD摘要信息

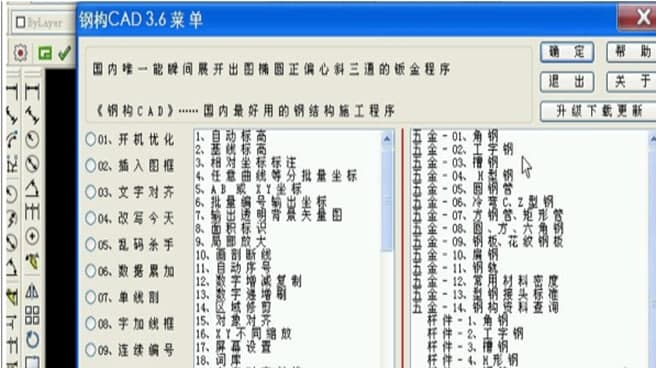

4、这个地方有功能介绍,会有非常多的功能介绍。 例如:
01、担心电源接通
02、插入图框
03、字符对齐
04、改写今天
5、这里是几个钢结构CAD子程序,是钣金展开系列(122子程序),圆锥台斜插圆管,倾斜偏心斜切圆锥台斜插圆管

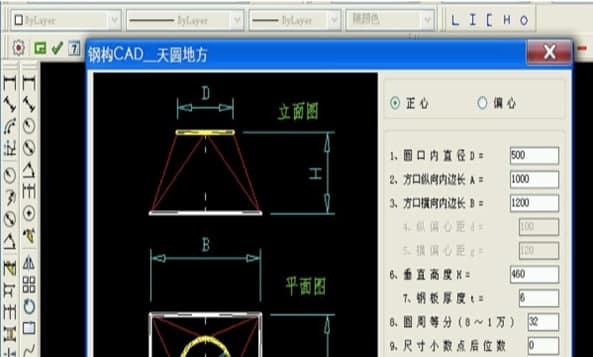

6、这里是钢结构cad3.6的图纸说明。 单击设计的图形,可以看到不同钢结构的设计类型
7、提供了设计CAD类型的说明:无偏心时,圆心右编时,给d加负号,输入0作为d、g,圆心有向上跳动时,给g加负号
8、提供了CAD的信息显示。 此处显示了配置钢结构CAD的步骤
9、钢构CAD-钣金放样、钢结构CAD--放样图框、实心线、单行文本、轴线(可按比例自动调整) )。
10、本程序默认设定为最令人担心的状态。 启动后,点击开始按钮,一键完成担心。
