Inkscape官方下载位图跟踪图文教学

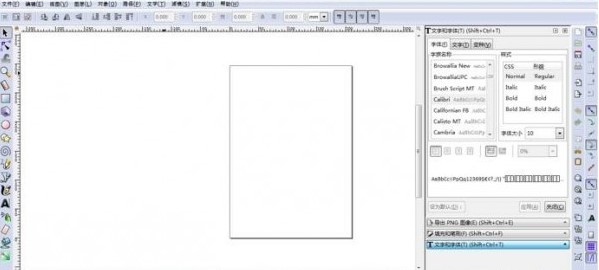

Inkscape是一个开放源码的矢量绘图软件，而且功能也十分强大，除了基本的点、线、面、圆形、矩形、曲线之外，也可以做到三维颜色等等高级功能，Inkscape预设的图档格式为SVG，但也可以输出成Posts cript的EPS、PS等等格式。

Inkscape官方下载位图跟踪图文教学图1

Inkscape 的其中一项功能是将位图图像跟踪到 <path> 元素中以用于 SVG 绘图的工具。这些简短的笔记应该可以帮助您熟悉它的工作原理。

目前 Inkscape 采用了Peter Selinger的 Potrace 位图追踪引擎 ( potrace.sourceforge.net )。在未来，我们希望允许替代追踪程序；然而，就目前而言，这个优秀的工具足以满足我们的需求。

请记住，Tracer 的目的不是复制原始图像的精确副本；也不打算生产最终产品。没有自动跟踪器可以做到这一点。它的作用是为您提供一组曲线，您可以将其用作绘图资源。

Potrace 解释黑白位图，并生成一组曲线。对于 Potrace，我们目前有三种类型的输入过滤器可以将原始图像转换为 Potrace 可以使用的内容。

通常，中间位图中的暗像素越多，Potrace 将执行的跟踪越多。随着跟踪量的增加，将需要更多的 CPU 时间，并且 <path> 元素将变得更大。建议用户先尝试较亮的中间图像，逐渐变暗以获得所需的输出路径比例和复杂度。

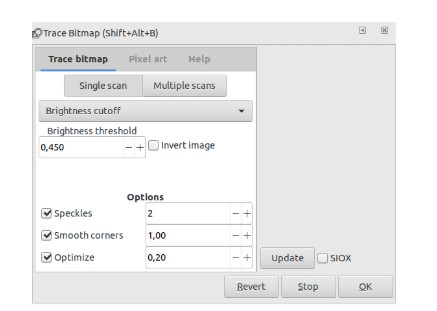

要使用跟踪器，加载或导入图像，选择它，然后选择 项目，或 。 Path⇒Trace BitmapShift+Alt+B

Inkscape官方下载位图跟踪图文教学图2

用户将看到三个可用的过滤器选项：

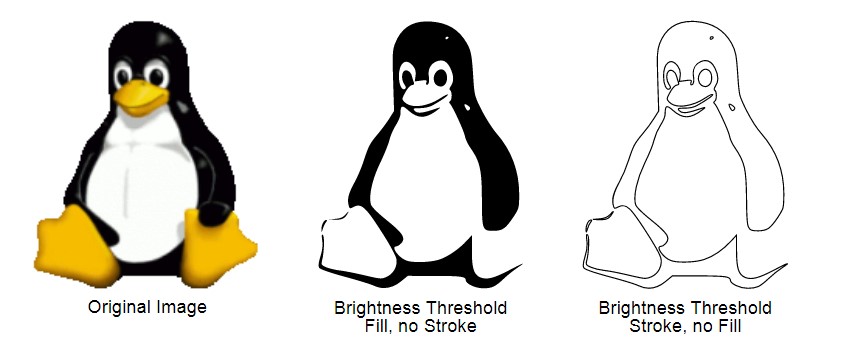

亮度截止

这仅使用像素的红色、绿色和蓝色（或灰色阴影）的总和作为是否应将其视为黑色或白色的指标。阈值可以设置为 0.0（黑色）到 1.0（白色）。阈值设置越高，被视为“白色”的像素数越少，中间图像变得更暗。

Inkscape官方下载位图跟踪图文教学图3

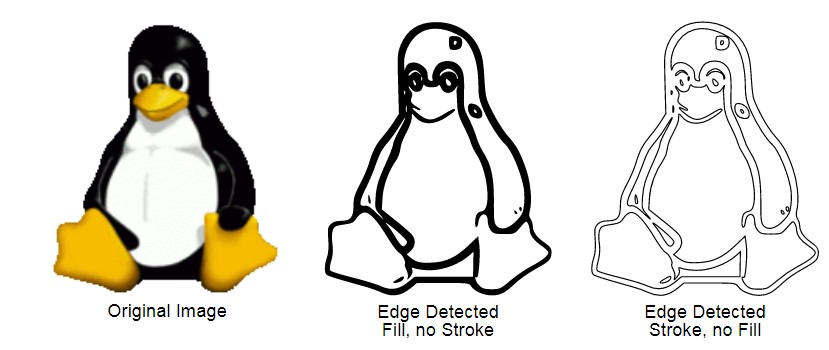

边缘检测

这使用 J. Canny 设计的边缘检测算法作为快速找到相似对比度的等倾线的一种方式。这将生成一个中间位图，与亮度阈值的结果相比，它看起来不像原始图像，但可能会提供否则会被忽略的曲线信息。此处的阈值设置 (0.0 – 1.0) 用于调整与对比度边缘相邻的像素是否将包含在输出中的亮度阈值。此设置可以调整输出中边缘的暗度或厚度。

Inkscape官方下载位图跟踪图文教学图4

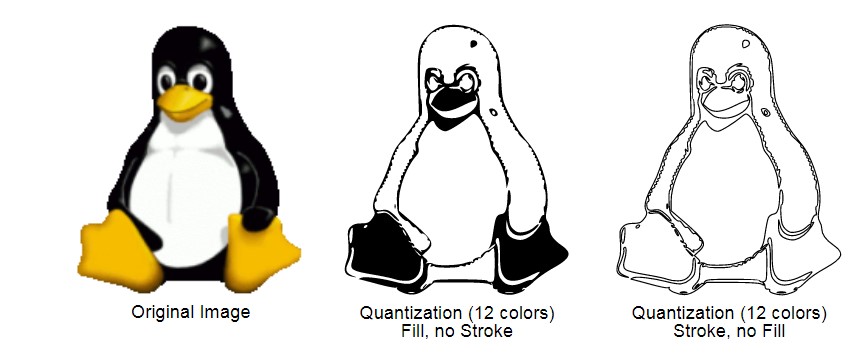

颜色量化

这个过滤器的结果将产生一个与其他两个非常不同的中间图像，但确实非常有用。这将找到颜色变化的边缘，而不是显示亮度或对比度的等倾线，即使在相同的亮度和对比度下也是如此。这里的设置，颜色数，决定了如果中间位图是彩色的，将会有多少输出颜色。然后它根据颜色是否具有偶数或奇数索引来决定黑/白。

Inkscape官方下载位图跟踪图文教学图5
