孔的公差表查询公差配合查询软件简介

大家好，今天小编给大家介绍一款软件，公差配合查询是免费、绿色、小巧、实用的工具软件。契合《GB/T 1800.3-1998》和《GB/T 1801-1999》中公役与合作的规则。

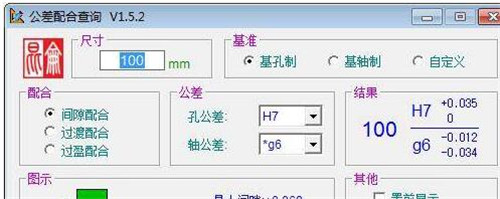

孔的公差表查询公差配合查询软件简介图1

软件特色

1. 基本尺寸规模0～10000，公役等级规模IT01～IT18共20个等级；

2. 除 >3150～10000（没有相应合作规范）之外，均选用规范所列合作。其间 \\\' 为常用合作，* 为优先合作；

3. “自定义”查询涵盖一切公役，包含IT01、IT0等级的公役和cd、ef、za等特殊公役；

4. 图表显现公役带状况和极限空隙或极限过盈数值；

5. 快速显现查询成果，每一项改变都会自动更新成果；

更新内容

公役合作查询 v2.0.0.0更新内容：

全新改版，用C#重写。

优化代码，简化界面，便利操作。

文件信息

文件巨细：126464 字节

文件说明：ToleranceFit

文件版本：2.0.0.0

MD5：2518C0F90D8438505EA262BC93A08EF0

SHA1：AE9DBF130D7C18BEDC4241707DDF307B8A158E1E

CRC32：6A6EC52B

拓展资料：

合作公役（fit tolerance）是指组成合作的孔、轴公役之和。它是允许空隙或过盈的变动量。 孔和轴的公役带巨细和公役带方位组成了合作公役。 孔和轴合作公役的巨细表示孔和轴的合作精度。 孔和轴合作公役带的巨细和方位表示孔和轴的合作精度和合作性质。 合作公役的巨细=公役带的巨细；合作公役带巨细和方位=合作性质。

公役带

公役等级的挑选

与轴承合作的轴或轴承座孔的公役等级与轴承精度有关。与P0级精度轴承合作的轴，其公役等级一般为IT6，轴承座孔一般为IT7。对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应挑选轴为IT5，轴承座孔为IT6。

公役带的挑选

当量径向载荷P分成“轻”、“正常”和“重”载荷等几种状况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷 0.06C

1) 轴公役带装置向心轴承和角触摸轴承的轴的公役带参照相应公役带表。就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应挑选过渡或过盈合作。停止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是停止的场合，可挑选过渡或小空隙合作(太大的空隙是不允许的)。

2)外壳孔公役带装置向心轴承和角触摸轴承的外壳孔公役带参照相应公役带表。挑选时注意对于载荷方向摆动或旋转的外圈，应避免空隙合作。当量径向载荷的巨细也影响外圈的合作挑选。

3) 轴承座结构形式的挑选滚动轴承的轴承座除非有特别需要，一般多选用整体式结构，剖分式轴承座只是在装配上有困难，或在装配上便利的优点成为主要考虑点时才选用，但它不能应用于紧合作或较精细的合作，例如K7和比K7更紧的合作，又如公役等级为IT6或更精细的座孔，都不得选用剖分式轴承座。
