华为olt开局配置教程

下面给大家带来的华为olt开局配置教程的操作方法，希望您能够给你们带来一定的帮助。

华为olt开局配置教程

方法/步骤

1.ONT必须绑定某个ONT能力集模板，模板应用到ONT即可指定ONT的配置数据，模板可限制ONT的FE/GE/POTS端口数目，TDM端口类型和端口数目等。

2.配置的ONT能力集模板必须与ONT实际能力一致，可以使用display ont capability命令查询在线的ONT的实际能力。

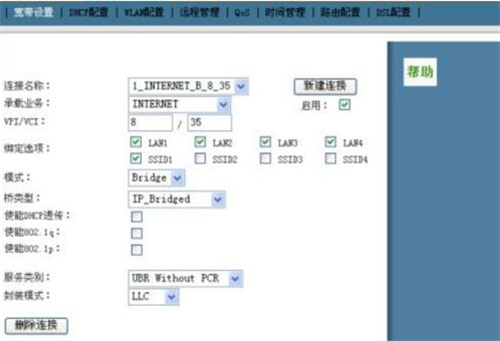

华为olt开局配置教程图一

3.如果绑定的ONT能力集模板与ONT实际能力不一致，系统有两种处理策略：配置恢复和配置锁定。可使用ont resume resource命令进行配置。

华为olt开局配置教程图二

4.系统内置3个缺省EPON端口下ONT模板，模板号为5～7。最多可配置128个ONT能力集模板。

5.GPON 中会用到很多绑定，下面是绑定的严格顺序： Tcont 绑定DBA （Tcont 不用创建，ONU 注册后就自动创建好了）－> 创建GEMport －> GEMport绑定Tcont －>VLAN绑定GEMport －>业务流绑定VLAN。

资料拓展：

OLT：optical line terminal(光线路终端），用于连接光纤干线的终端设备。

一种基于FLEX+TCL的OLT网络管理系统编辑

首先，以EPON系统的理论体系为依据，了解其工作原理，分析中国电信对于光线路终端的业务需求，区分主要功能模块，对于EPON系统各部分功能做了谈论。

其次，以中国电信光线路终端设备测试需求为依据，参考现有的OLT系统，设计了光线路终端系统的硬件结构，完成网络业务到设备模块的逻辑映射，给出具体功能模块的实现方法。

接着，对各种网络管理协议进行深入研究，选定Flex和Tcl为开发工具，采用三层设计思想，设计并实现了一套基于Web的分布式管理方式，具有配置管理、故障分析、性能查询等功能的OLT网络管理系统。

功 能

1、向ONU(光网络单元）以广播方式发送以太网数据；

2、发起并控制测距过程，并记录测距信息；

3、为ONU分配带宽；即控制ONU发送数据的起始时间和发送窗口大小．

EPON无源光网络系统中的局端设备（OLT），是一个多业务提供平台，同时支持IP业务和传统的TDM业务。放置在城域网边缘或社区接入网出口，收敛接入业务并分别传递到IP网。

EPON无源光网络系统组网灵活，下联半径20公里范围内处于业务接入点的多个终端，构成 EPON系统网络。该系统可支持多种业务模式，适应多种工作环境，为用户提供FTTx系列解决方案。

OLT除了提供业务汇聚的功能外，还是集中网络管理平台。在OLT上可以实现基于设备的网

元管理和基于业务的安全管理和配置管理。不仅可以监测、管理设备及端口，还可以进行业务开通和用户状态监测，而且还能够针对不同用户的QoS/SLA要求进行带宽分配。

OLT路由功能测试方法可用CDRouter进行全自动测试

有OLT的典型组网方式如右图：

一方面将承载各种业务的信号在局端进行汇聚，按照一定的信号格式送入接入网络以便向终端用户传输，另一方面将来自终端用户的信号按照业务类型分别送入各种业务网中

可分为三部分

核心部分：包括汇聚分发、业务处理和ODN适配功能

业务部分：提供业务接口功能，包括接口适配、接口保护等，以及在需要时具有特定业务的信令处理和媒质传输制式的转换功能

公共部分：包括供电与OAM功能

组网结构

光接入网络就是以光为传输介质的接入网络，替代铜线，用于接入每个家庭.光接入网络是由OLT（Optical Line Terminal，光线路终端）和ONU（Optical Network Unit ，光网络单元）以及ODN（Optical Distribution Network ，光分配网络）三部分组成；其中OLT和ONU是光接入网络的核心部件。光接入网络的核心部件。光接入网络的示意图如下图所示：
