浩辰CAD看图王PDF文件转化教程

CAD看图王，开图更快捷、显示更准确、操作更方便的轻量级CAD看图软件，打开CAD图纸响应快，天正实体、三维真实以及外部参照完美显示，看图制图各种工具样样具备，使图纸操作更加轻松！

浩辰CAD看图王PDF文件转化教程图1

时常在各网站平台能看到有网友提问，怎么才能把CAD图纸给别人看的同时又可以让对方不修改自己的CAD图纸，其实很简单，只要将CAD图纸转换成PDF格式，就可以方便对方查看以及防止对方随意修改啦，这么看来，CAD转PDF已经是一个很大众化的需求了，今天小编就给大家演示一下用浩辰CAD看图王电脑版如何快速将CAD转PDF？

在浩辰CAD看图王电脑中，我们可以将DWG以及DXF等格式的CAD图纸转换成PDF格式，操作非常的简单。

一、浩辰CAD看图王：CAD转PDF步骤

打开浩辰CAD看图王电脑版→常用→输出PDF→参数设置（详见下方说明）→确认→完成

浩辰CAD看图王PDF文件转化教程图2

参数说明：

方向：即输出PDF纸张的方向，有横向和竖向两种。

颜色：即输出PDF的颜色，有彩色、灰度和黑白三个选项。

范围：即输出PDF的范围，有整图转换和区域转换两种，整图转换即将整张图纸转换为PDF，区域转换则是自己在图纸中框选需要导出PDF的部分。

输出纸张：即输出PDF的纸张大小，A0-A4之间可供大家选择。

保存：即输出PDF的保存，便于之后查看，一般默认为当前图纸的保存位置，如想更改可点击后面的浏览自行更改，同时在这里也可以更改保存PDF的名称，一般默认为当前图纸名称。备注：右侧区域为预览区域。

浩辰CAD看图王PDF文件转化教程图3

自从有了浩辰CAD看图王电脑版，就再也不用担心了，因为在浩辰CAD看图王电脑版中有一种简洁的方法，分分钟就能找出图纸中的不同，那就是——图纸比较。

在正式对比之前，我们给大家展示两张更改前（电气1）和更改后（电气2）的截图，大家可以看看，你是否能发现里面更改的内容？

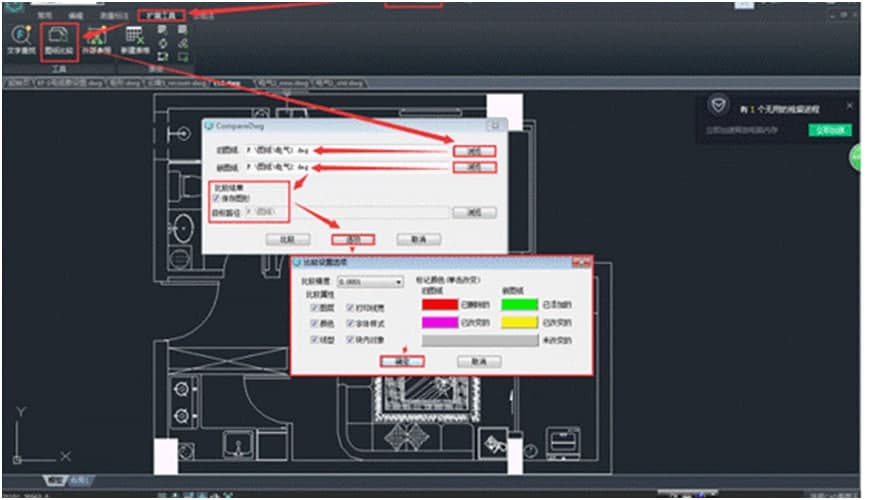

1、打开浩辰CAD看图王电脑版，选择【扩展工具】，点击【图纸比较】，在出来的对话框中点击右侧【浏览】，找到需要比较的旧图纸和新图纸。

还可以选择比较的结果是否保存（建议保存，方便对比）以及保存的路径，选好之后点击下方【选项】按钮，进行【比较设置】，设置好之后点击确定，如下图所示。

浩辰CAD看图王PDF文件转化教程图4

2、【比较设置选项】确定后，回到图纸对比对话框点击【比较】，即开始了图纸比较操作。

浩辰CAD看图王PDF文件转化教程图5
