链轮设计安装使用介绍

链轮设计工具最新版是非常专业的链轮生成器工具。 链轮设计工具的最新版本为您提供设计参数，发电模型，电压和故障模块，用户和朋友可以根据产品RD设计要求进行设计。请参考相关标准，并在最新版本的链轮设计工具中自动生成链轮和链条，从而节省绘图时间并提高设计效率。

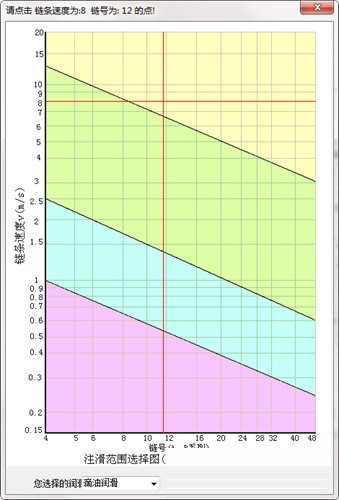

链轮设计介绍图一

链轮

链轮是一种齿轮型带扣齿轮，用于与链节或链条上的节距精确啮合的链轮啮合。链轮广泛用于化学，纺织机械，自动扶梯，木材加工，三维停车，农业机械，食品加工，仪器仪表，石油等行业的机械传动。

链轮齿形

链轮的齿形必须确保链条平稳地进入和离开网孔并节约能源，并在啮合期间将链节的冲击和接触应力降至最低，并且必须易于加工。它由三个弓aa，ab，cd和一条直线bc组成，称为三个直弓齿齿形。牙齿轮廓使用标准工具进行处理。不必在链轮工作平面上绘制最终的齿形，只需在平面上注明“齿形是根据3RGB1244-85规定制造的”，但必须绘制出齿形。有关其尺寸的设计手册。

链轮结构

小直径链轮一般为一体型，中直径链轮主要为辐条型。为了简化搬运的安装和减轻重量，可在辐条板上打孔，并可以制成大直径的小齿轮。在组合类型中，轮的冠和芯可以由不同的材料制成。例如，C45，不锈钢和其他材料。

链轮材料

链轮的材料应确保齿轮齿具有足够的强度和耐磨性，因此通常对链轮齿的表面进行热处理以达到一定的硬度。

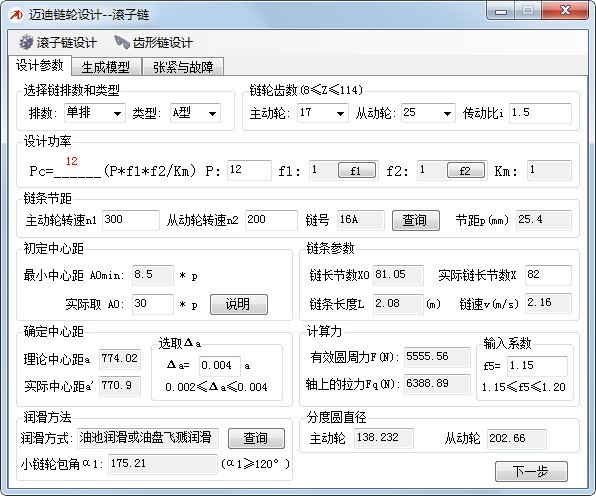

链轮设计介绍图二

从此站点下载最新版本的Medi Sprocket设计工具

解压缩软件，

运行“ EXE文件”。

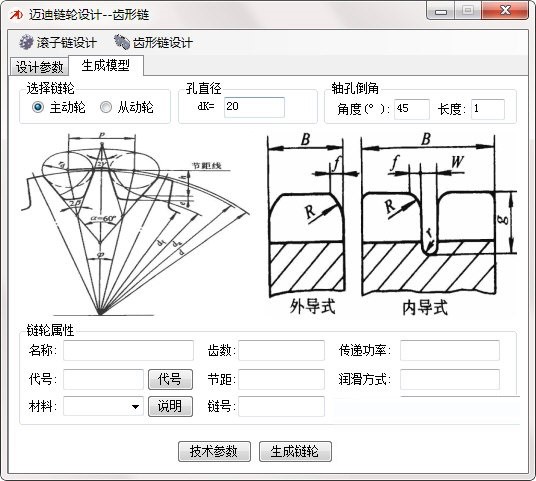

链轮设计介绍图三

1.选择方向类型，分为“外部方向”和“内部方向”

2.指定链轮上的齿数并确定齿轮比。

3.输入功率P，选择运行条件因子f1（与滚子链相同），然后自动计算设计功率P。

4.输入链条n1的速度，程序将自动计算n2并列出链条编号和步长（链条编号和步长相对应）。

5.查询“标称功率P0”：单击[查询]，打开“宽度b=1mm时标称功率曲线图”窗口，该窗口将自动找到P0的值（红线标记），您只需要单击[确定]退出此窗口。

6.选择字符串宽度，程序将自动选择字符串宽度值，或者您可以单击[查询条件]打开手动查询窗口。所选择的值在窗口中以红色标记。如果要选择另一个值，只需将其添加到另一个值中。

7.设置中心距：与滚子链相同。
