大功率的充电器会把手机充坏吗?

时间:2019-08-16 10:40:55  作者:johnnyl  浏览量:97

近期小编在抖音上有看到一个高赞短视频,标题我记不太清楚了,但视频内容大致是:抖友用87W大功率充电器给手机充电,并测试会发生什么事情。其实视频的内容并没有吸引到我,但是评论区却让感觉到有些意外。

为什么呢?因为评论区有网友提的一个问题让我非常深刻。

“87W,这不是笔记本电脑的充电器吗?这么大的功率,不会充坏手机?”

Why?都9102年了,还有担心充电器会充坏手机的?小编多翻了翻评论区,发现还是有蛮多人都在关心这个问题。

图:大功率的充电器

大功率的充电器会把手机充坏吗?图一

那么,大功率的充电器究竟会不会把手机充坏呢?

在回答这个问题之前,我们要先来了解下充电器的输出接口类型与它的工作模式。

一、充电器输出接口与工作模式

目前市面上充电器的输出接口大致可分为两种,一种是USB-A,另外一种是USB-C。

图:大功率的充电器

大功率的充电器会把手机充坏吗?图二

目前来说,最常见的是USB-A接口。这个接口已经面世使用了20余年,我们任然能够在很多电子数码产品中看见它的身影,市场上也不断有USB-A接口的产品面世,用一个成语形容的话,“老当益壮”再适合不过。

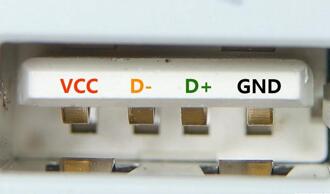

USB-A接口的形状为长方形,大多人第一次接触应该是在电脑机箱的后面,至少90后及之前年代的人是这样吧。除了外体形状,它最明显的特点就属那四个金属弹片(触点),其中两个弹片负责电力传输(正极VCC、地线GND),另外两个弹片负责数据传输(数据正D+与数据负D-)。

在USB-A输出的快充充电器中,D+、D-信号线负责传递按照一定规律变化的电压信号,与手机相互对“暗号”,暗号对上了,充电器才会输出高电压或者大电流(输出超过3A的大电流时,手机还会对充电线的线组进行检测),否则默认D+、D-短路,协议为DCP,输出5V/1.5A。

图:大功率的充电器

大功率的充电器会把手机充坏吗?图三

上图是小编使用ChargerLAB Power-Z KM001测试仪进行上位机监测QC充电器给小米9充电时的变化曲线,绿色曲线是充电器USB-A口的D+电压变化曲线,橙色是D-电压变化曲线。

充电4秒左右,当小米9连接上充电器,充电器改变了D+、D-的电压值,小米9检测到这D+、D-的电压值变化,这个变化符合QC快充电压特性,暗号对上后充电器电压、电流开始升高,进入QC快充,就像特务的“暗号”一样,“暗号”对了才能把东西给你。

图:大功率的充电器

大功率的充电器会把手机充坏吗?图四

除了使用D+、D-“暗号”来进行协议判断之外,还有一些快充协议是通过电流脉冲信号来对暗号的,如联发科的PE快充。小编使用ChargerLAB Power-Z KM001测试仪进行上位机监测PE充电器给魅族16th Plus充电时的变化曲线。在给魅族16th Plus充电时,电流一下子有一下子无,这是发送给魅族16th Plus的电流脉冲信号(图中画红圈的位置),通通断断有点像“摩斯密码”。魅族16th Plus接收到这些脉冲信号与充电器对上暗号,随后电压、电流开始升高进入PE快充。

图:大功率的充电器

大功率的充电器会把手机充坏吗?图五

关于USB-C接口,它的形状类似于扁扁的椭圆形,体积比USB-A小巧,但内部的触点高达24Pin,是普通USB-A接口的6倍。触点多意味着功能能够更加强大,这也确实如此,无论是电力传输,还是数据传输,USB-C都比USB-A强大的多,目前越来越多设备都采用了USB-C接口,这是未来发展的趋势。

图:大功率的充电器
