AMD RX 5700 XT显卡深度测试：战未来！

自从2012年AMD正式发布GCN架构的HD7000系列显卡，已经过去了整整7年。GCN也从当年的强势逐步迟暮，但是之前AMD负责的那位三哥一直没有办法写出新的架构。

好在AMD对显卡部门大换血之后新架构进程总算迈入正规，现在采用新架构的Navi显卡终于发布了，包括RX 5700、RX 5700 XT两个版本。今天就带来RX 5700 XT的详细测试报告。

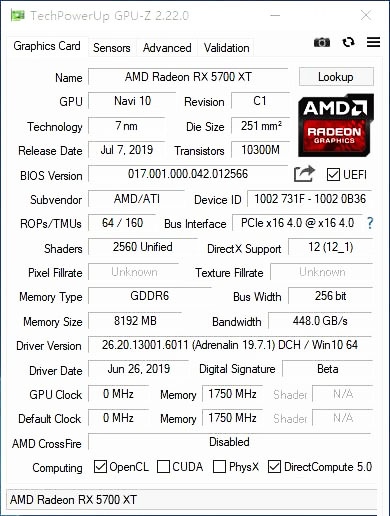

产品核心规格：

从核心规格来看，流处理器数量为2560个，显存也终于用上了GDDR6，容量8G。

用一张图简单说一下Navi显卡用的RDNA架构，这是一个混血架构，显卡的前端为下一代会用到的新架构，而流处理器的部分依然沿用现有GCN架构的模块。通过重新设计显卡的前端，消除GCN架构的瓶颈，提升整体效率。

测试产品简介：

这次测试的RX 5700 XT是AMD的公版。

显卡正面为金属材质，与过去的AMD公版卡相比，这次在风扇后面做了一个收腰处理。

显卡背面也是一张全覆盖的金属背板。

显卡的先是接口为3*DP+1*HDMI。

显卡的供电为8+6PIN。

RX 5700 XT依然是比较传统的涡轮公版显卡，这个方案优点是对机箱散热依赖性小，可以直排废热。缺点是噪音一般会大于开放式方案。

显卡顶部还有一个红色的RADEON LOGO灯。现在AMD的团队与当年ATI的研发团队渊源比较深，显卡也是一股ATI的风味。

AMD这次取消了双BIOS切换，但是之前开关的凹陷还是可以看到，所以大概率还是之前VEGA的代工厂制造。

显卡前部则做了一个引擎喷口的造型，AMD现在对显卡的外观明显有了更细致的追求。

产品测试平台：

以下为测试平台的详细配置表。

主板是Z370-GAMING 5。
