今天小编为大伙介绍定向井，定向井，一口井的设计目标点，按照人为的需要，在一个既定的方向上与井口垂线偏离一定的距离的井，统称为定向井。

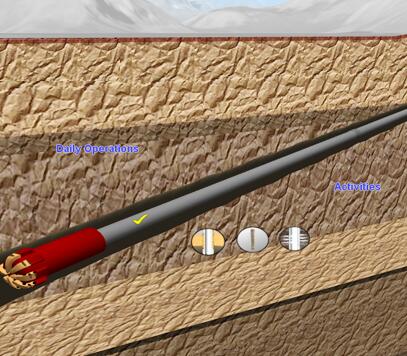

定向井 图一

定向井技术是当今世界石油勘探开发领域最先进的钻井技术之一，它是由特殊井下工具、测量仪器和工艺技术有效控制井眼轨迹，使钻头沿着特定方向钻达地下预定目标的钻井工艺技术。

定向井图二

基本内容：

1.定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”，沿着预先设计的井眼轨道，按既定的方向偏离井口垂线一定距离，钻达目标的井

2.实际钻井的定向井井眼轴线是一条空间曲线。钻进一定的井段后，要进行测斜，被测的点叫测点。两个测点之间的距离称为测段长度。每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素

3.井深（m）：井眼轴线上任一点，到井口的井眼长度，称为该点的井深，单位为“米”

4.垂深（m）：井眼轴线上任一点，到井口所在水平面的距离，称为该点的垂深，单位为“米”

5.水平位移（m）：井眼轨迹上任一点，与井口铅直线的距离，称为该点的水平位移，也称为该点的闭合距，单位为“米”

定向井图三

6.视位移（m）：水平位移在设计方位线上的投影长度，称为视位移，是绘制垂直投影图重要参数，单位为“米”

7.井斜角（°）：井眼轴线上任一点的井眼方向线与通过该点的重力线之间的夹角，称为该点的井斜角，单位为“度”

8.方位角（°）：在以井眼轴线上任一点为原点的平面坐标系中，以通过该点的正北方向线为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线为终边，其所转过的角称为该点的方位角，单位为“度”

9.磁偏角：在某一地区内，其磁北极方向线与地理北极方位线之间的夹角，称为该地区的“磁偏角”，顺时针为正，逆时针为负。磁方位校正为磁方位角加上该地区的磁偏角

10.造斜点（KOP）：在定向井中，开始定向造斜的位置叫“造斜点”。通常以开始定向造斜的井深来表示

11.造斜率：表示造斜工具的造斜能力，常用“°/100m”表示。井斜变化率：单位井段内井斜角的变化速度称为“井斜变化率”，常用“°/100m”表示

12.方位变化率：单位井段内方位角的变化速度称为“井斜变化率”，常用“°/100m”表示
