变频器要如何设置和接线，才能通过按钮改变频率?

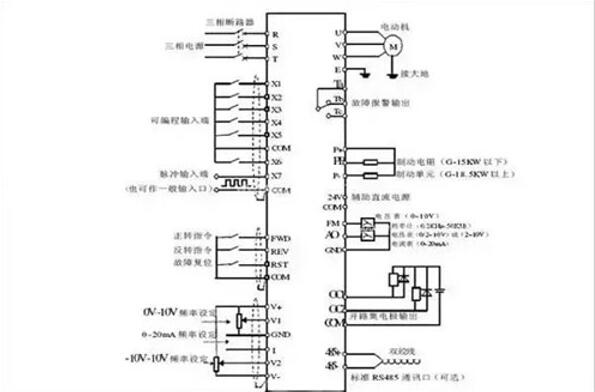

图一 变频器要如何设置和接线，才能通过按钮改变频率

首先通过按钮设置频率要区分是用操作键盘上的按钮还是外接的按钮。

如果是操作键盘上的按钮来设置频率的话只需要把频率指令来源设为（键盘设定）就可以了，这样就能通过键盘上的数字修改键（▲增加▼减小）来设置频率。

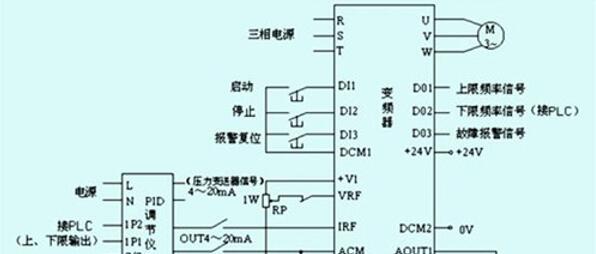

图二 变频器要如何设置和接线，才能通过按钮改变频率

如果通过外接按钮修改频率就需要准备两个常开触点的按钮，三段控制线。用一条线把两个按钮连起来作为公共端接到变频器主板上的数字输入公共端COM（有的变频器厂家命名是DCM），第二条线把增加按钮的常开触点的另一个点和变频器数字输入端子X1（有的命名是MI1）连起来，第三条线把减小按钮的常开触点的另一个点和变频器数字输入端子X2（有的命名是MI2）连起来。然后在变频器上设置找到X1，X2端子功能选择的菜单，把这两个端子分别设置为频率设定递增UP和频率设定递减DOWN就可以了。对于通用变频器来说，利用它的数字输入，通过外接按钮即可。这里本人用汇川380通用变频器给提问者和头条上有需要了解的阅读者们说说，见下图所示。

由于出厂的变频器都是面板操作控制(在面板上进行开/关、频率上升、频率下降、点动、故障复位等)，此时要通过按钮及接线来控制速度加减(注意:所用按钮都是利用常开触点)。那么就必须将命令源进行更改，例如汇川380变频器的基本功能中，按三级菜单进入功能码选择，F2-02是命令源选择；设定范围有三个选择，0、1、2，出厂的面板操作命令已近为0，那么现在可以改成“1”即可，还有一个“2”是485通信命令通道，这里暂时没有用，而不管它。

采用的是5个按钮进行控制；分别是“正转运行”、“反转运行”、“故障复位”、“速度加”、“速度减”。

汇川380变频器的F4组输入端子有12个端子输入，除F11不能改变其50个命令，它仅仅只是改变两线式、三线式；其它的都能够改变。例如：

0:无功能

1:正转运行 FWD 或运行命令

2:反转运行 REV 或正反运行方向

(注:设定为1、2时，需配合 F41 使用，详见功能码参数说明)

3:三线式运行控制

4:正转点动(FJOG)

5:反转点动(RJOG)

6:端子UP

7:端子 DOWN

8:自由停车

9:故障复位( RESET)

10:运行暂停

11:外部故障常开输入

12:多段指令端子1

13:多段指令端子2

14:多段指令端子3

15:多段指令端子4

16:加减速时间选择端子1

17:加减速时间选择端子2

18:频率源切换

19: UP/DOWN 设定清零(端子、键盘)

20:运行命令切换端子

21:加减速禁止

22:P/D 暂停

23:PLC 状态复位

24:摆频暂停

25:计数器输入

26:计数器复位

27:长度计数输入

28:长度复位；等等。

在使用安装时注意将变频器的接线端子中的OP与24V用导线给它们两个端子短接。

图三 变频器要如何设置和接线，才能通过按钮改变频率

通过上述接线就可以用外部按钮来实现一些功能操作了。不过用于控制电机还有许多参数需要设置，包括对电机进行“自学习”、最大频率、加减速度、停车方式等等。

变频器里面的学问很深，必须在使用时，仔细阅读它的使用说明书，项目太多无法全部记忆犹新，得看它的功能码、名称、设定范围及出厂缺省值。
