TP-LINK WR740N V3/V4无线路由器 TTL刷机教程

社会的发展，科技的进步，人们生活水平提高，工作和生活中越来越离不开电脑，电脑是由软件、系统、程序等组成，如果想要更好的去使用电脑，那么我们应该去学习这些知识，今天小编就带领大家学习TP-LINK WR740N V3/V4无线路由器 TTL刷机方法。

本经验为TP-LINK WR740N V3/V4无线路由器变砖了之后，利用USB转TTL线刷机的经验，不敢独享，特此分享给大家。

这个经验与其它能从网上看到的一些方法有些个别不一样的地方。我这个路由器是先由原厂固件刷机成为DD-WRT，然后刷成OpenWRT，然后想刷回原厂固件试一试，用dtm ****** fireware命令显示报错，重启路由器后不能进入，只有最左边和最右边的等亮，不断的重启，意味着变成砖头了。

改造TP-LINK WR740N V3/V4无线路由器观察原来的电路板，注意标记（GND，TP4和TP5）。

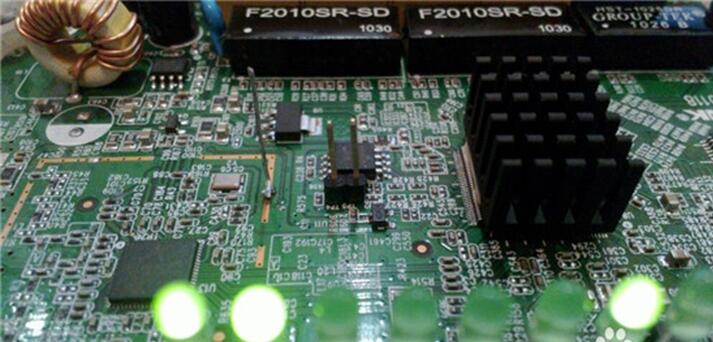

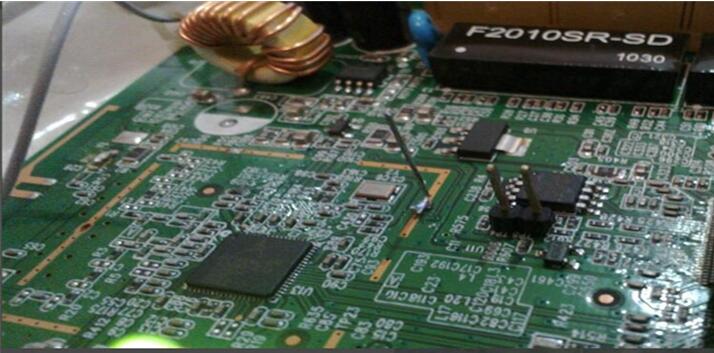

这是加装了利于插杜邦线的电路板：

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图1

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图2

电脑安装tftp32，设置tftp32服务器 请将电脑网卡ip设置成为192.168.1.100，为什么要设置成这个ip呢，是因为路由器默认tftp服务器的ip为192.168.1.100，即即将设置tftp服务器的ip地址。也可以在后面设置成其它同一网段内的ip也可以，100可以改小于254的数值，这要涉及到后面用命令来改路由器内的设置，没有必要，直接就设置成192.168.1.100即可，最好将子网掩码255.255.255.0和网关192.168.1.1一起设置好。 安装启动tftp32软件，查看192.168.1.100是否在ip列表之内。没在也不要紧。

电脑安装USB转TTL串口线驱动程序 此处特别要注意，现阶段windows8.1无法启动串口，驱动程序有问题。我在此处浪费了很多的时间，最后还是狠心重新安装windows XP了。 连接USB转TTL小板。

电脑安装sscom32串口调试工具 这个比较简单，是单文件程序。安装好后，插入USB转TTL版，可以点串口列表，可以看到串口如COM4，波特率设置为115200，其余不变，此处可以点“打开串口”，在最下列输入“tpl”待用。

USB转TTL的线连接路由器电路板

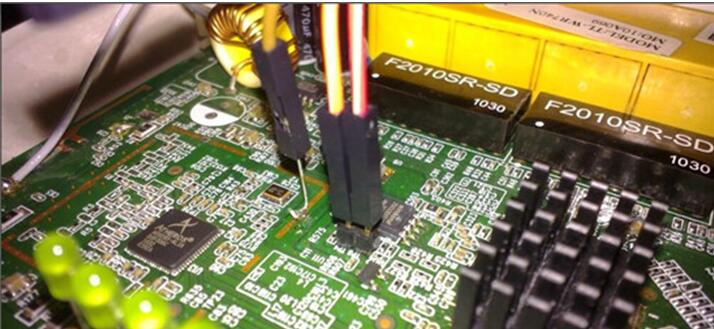

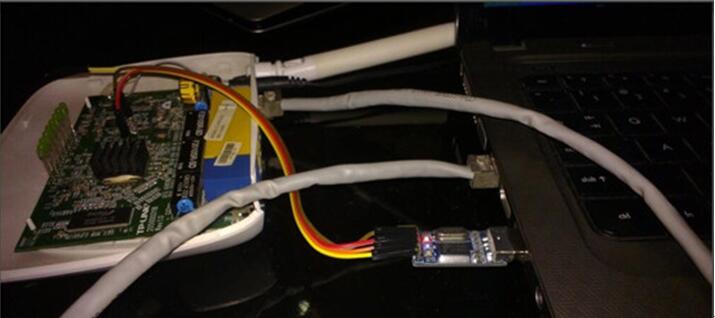

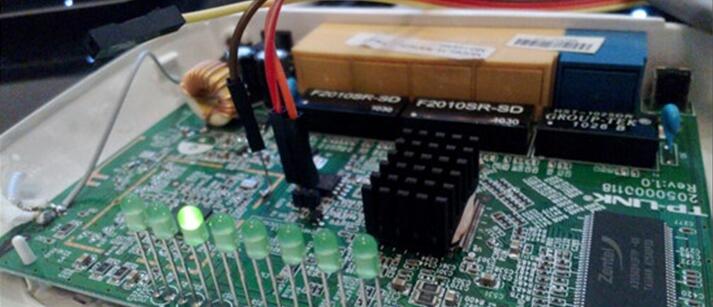

利用杜邦线连接改造好的路由器电路板，只连接GND，RX，DX，如果后续不能发送命令，可以调换RX和DX试一试。

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图3

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图4

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图5

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图6

方法/步骤2

路由器Lan口插入网线连接电脑，路由器开机。

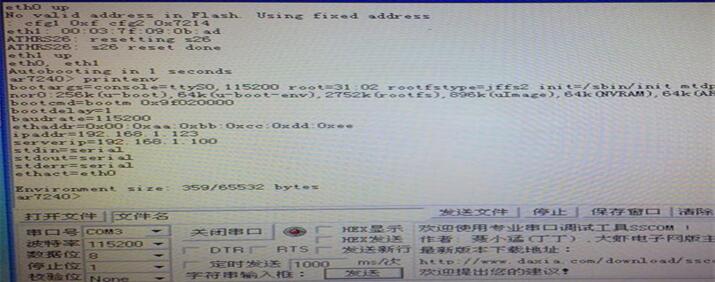

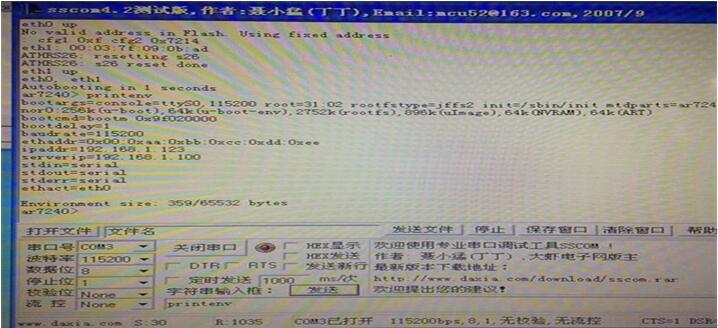

在sscom32串口软件里面可以看到启动信息，将“tpl”发送出去，阻止路由器不断重启，进入命令状态，形如“ar7240>“：

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图7

TP-LINK WR740N V3/V4无线路由器 TTL刷机教程图8
