inkscape

Inkscape是一套矢量图形编辑器，该软件的开发目标是成为一套强力的绘图软件，且能完全遵循与支持XML、SVG及CSS等开放性的标准格式。Inkscape是一套跨平台性的应用程序，Windows、Mac OS X、Linux及类UNIX版等操作系统。

【软件简介】

使用 W3C 标准的 ScalableVector Graphics (SVG) 文件格式，Inkscape中文版支持包括形状、路径、文本、标记、克隆、alpha 混合、变换、渐变、图案、组合等 SVG特性。它也支持创作共用的元数据、节点编辑、图层、复杂的路径运算、位图描摹(根据点阵16进制色差复制绘制矢量图的算法)、文本绕路径、流动文本、直接编辑 XML 等。它可以导入JPEG、PNG、TIFF 等格式，并输出为 PNG 和多种位图格式。

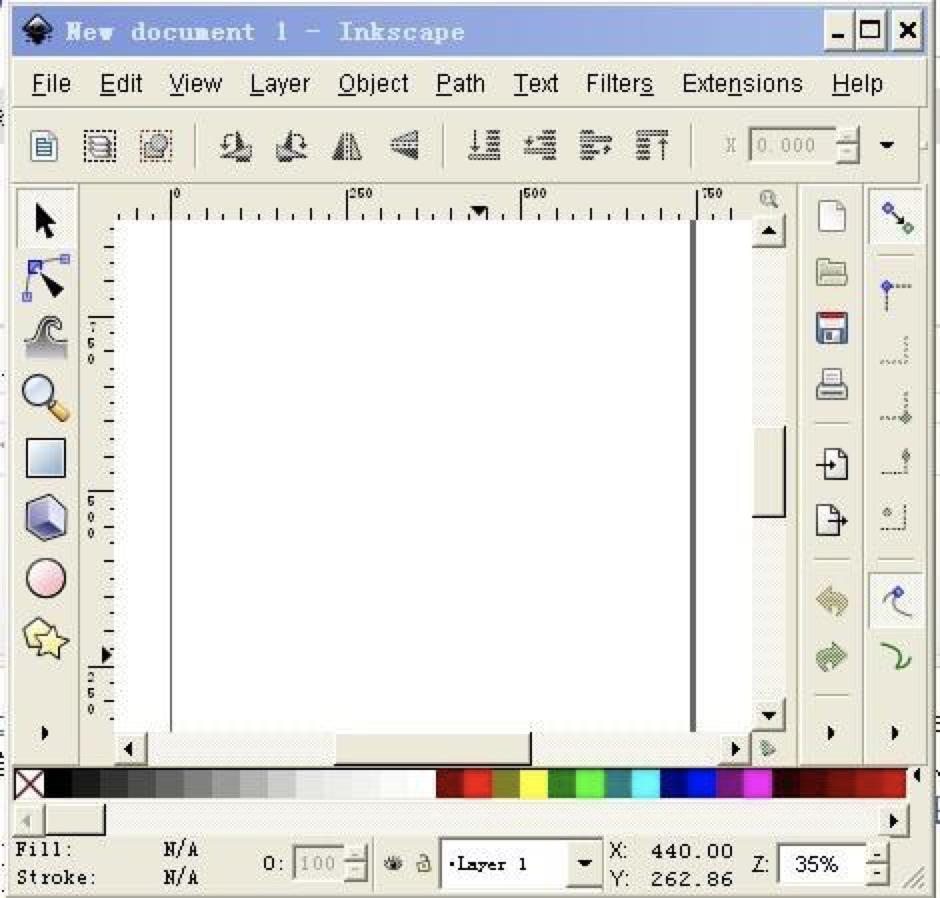

Inkscape 图一

【使用说明】

一、Inkscape涵盖四种形状工具：矩形、椭圆、星形和螺旋线。

二、通过Ctrl+Arrows，滚轮，或者中键拖动 将绘图页面向下卷动。Inkscape有四种通用的形状工具，可以创建和编辑相应的形状。每种形状类型都具有共同的特征，可以通过拖动式的控制柄和一些数值参数来调节，使其具有不同的外观。

例如，在星形工具中，可以改变星的角数，边长，角度，圆角等，但仍然保持星形。形状不像简单路径那样“自由”，但通常更有趣，也更有用。形状总是可以转为路径(Ctrl+Shift+C)，但路径不能转为形状。

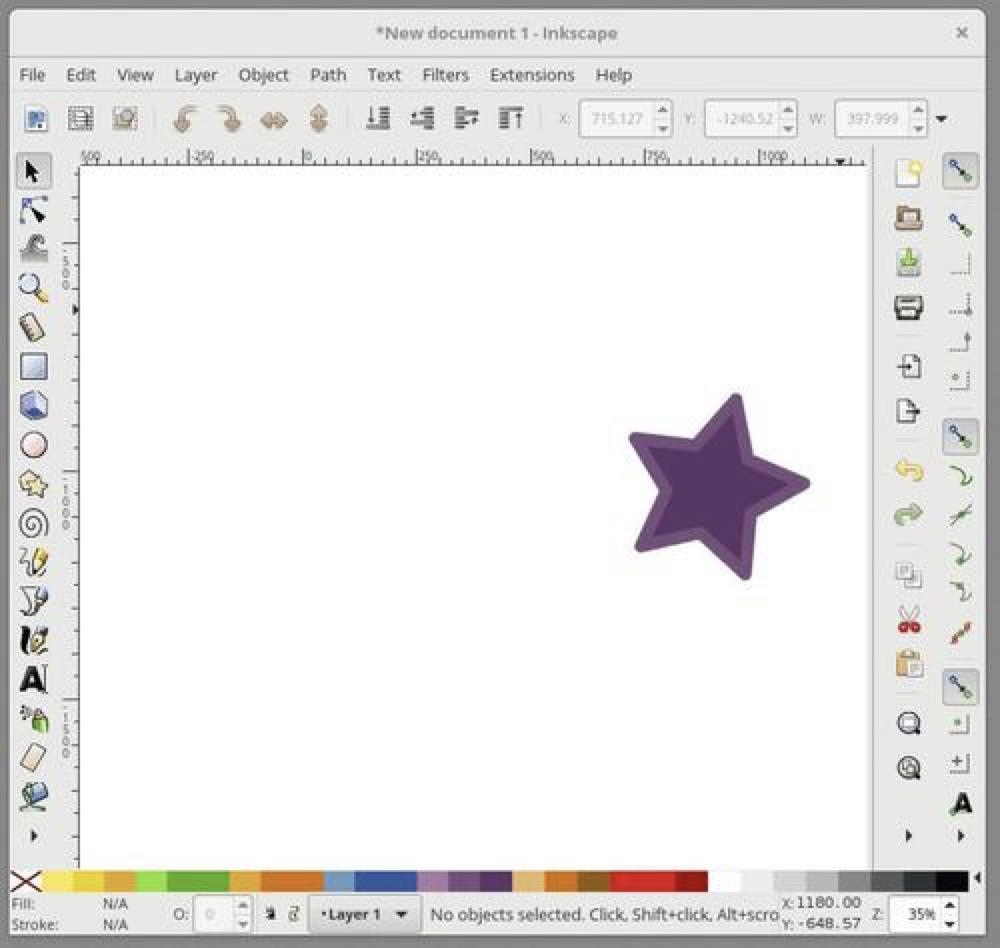

Inkscape 图二

三、形状工具包括：矩形，椭圆，星形，和 螺旋线。

1、矩形绘制技巧：

配合Ctrl键，可以绘制正方形或边长为整数比率(2：1，3：1等)的矩形。

刚绘制的矩形(新绘的矩形总是自动被选中)在三个角上显示3个控制柄，但实际上有四个控制柄，如果矩形没有圆角，右上角的两个是重合在一起的。这两个是倒圆控制柄；另外两个(左上和右下)是缩放控制柄。

首先看倒圆控制柄，抓住一个向下拖动，四个角都成圆形，并且第二个倒圆控制柄也显露出来(在角上的原始位置)。现在的圆角是等半径的，如果要使其成为不等半径的圆角，就需要向左移动另一个控制柄。

2、椭圆工具(F5) 可以创建椭圆和圆，然后也可以将其分为分割或圆弧段。绘制技巧与矩形工具相同：

Ctrl绘制圆或整数比率(2:1，3:1，...)椭圆。首先选择这个椭圆：

与矩形工具相似，可以看到三个控制柄，实际上是四个。最右侧的是两个重合在一起，可以通过它“打开”椭圆。拖动最右侧的控制柄，然后再拖动新出现的一个，可以得到各种扇形的分割和弧线：要得到分割segment(半径封闭)，拖动时鼠标要保持在椭圆的外面，相反，如果鼠标在椭圆里面，则得到弧线arc。

3、星形是Inkscape中最复杂，最吸引人的形状。如果你想用Inkscape让你的朋友们眼前一亮(Wow！)，只需要给他们展示一下星形工具。它简直是乐趣无穷。

星形工具可以创建两种类似但看起来差别很大的形状：星形和多边形。星形有两个控制柄，决定星形角的长度和形状；多边形只有一个控制柄，拖动时控制旋转和缩放。

在星形工具的控制栏中，第一项是一个选择框，可以将星形转为对应的多边形或者相反。第二项是一个数字框，设置星形或多边形的顶点个数，这个参数只能在这里设置，数值范围为3-1024。如果你的电脑性能不高，最好不要设置过大的数值(超过200)。

4、螺旋线

Inkscape中的螺旋线是一种灵活的形状，尽管不像星形工具那样吸引人，有时也有很大的用途。螺旋线像星形一样，也从中心绘制，编辑也是相对于中心的，Ctrl+drag保持角度为15的整数倍。画好后，螺旋线有两个控制柄，分别位于内部的起点和终点。拖动时都可以改变螺旋的角度（增减圈数）。

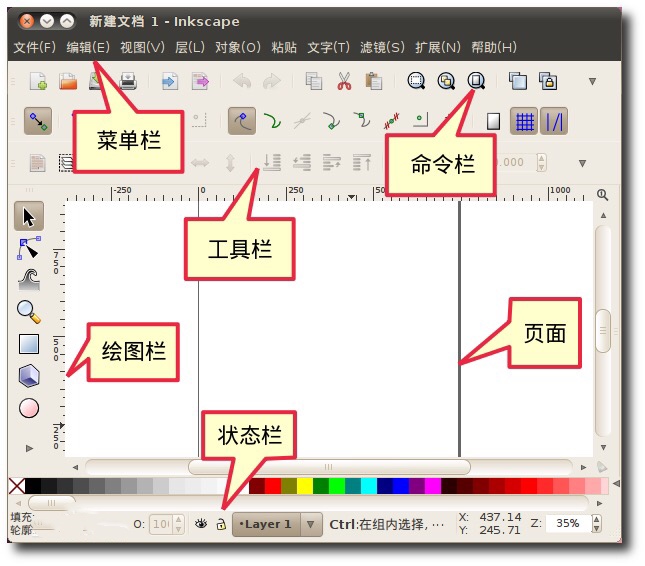

Inkscape 图三
