定向井下载介绍

定向井本软件小编亲测，各种功能非常简单易操作，连小编这种刚使用的人都能快速掌握，大大的赞！

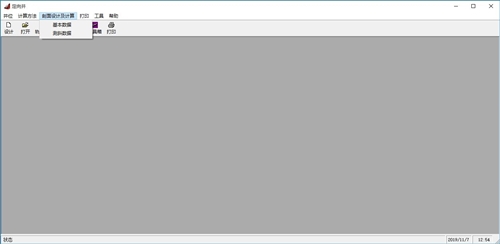

定向井下载介绍图一

定向井软件功能

1、定向井设计及计算软件提供更多的计算功能，相关的参数可以自己输入;

2、作者也提供一些参考的数据 ，可以打开“怀42-29.wch”设计方案;

3、也可以查看“怀40-29.wch”设计方案的数据，参考作者的案例就可以设计井;

4、定向井官方版支持水平投影图显示，在软件查看井水平图，查看剖面图;

5、支持轨迹图显示，在图像上标注井深;

6、支持点测量，可以在软件查看某个点的深度，可以查看井斜度;

7、软件的基础数据可以直接查看，在一个列表查看测试的井深度，查看垂直深度;

8、方位度也可以在软件显示，也可以增加新的测试点。

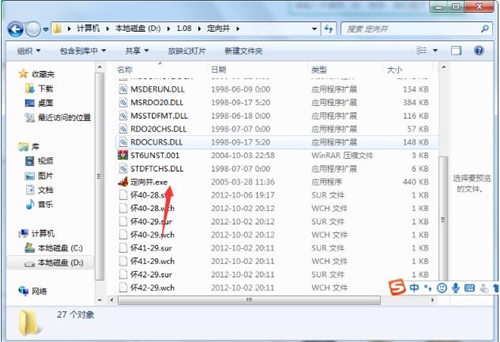

定向井下载介绍图二

定向井软件特色

1、定向井设计及计算软件提供的数据很多，支持测深、井斜、方位、垂深查看;

2、支持待钻井眼的轨迹预算、方位漂移率(o/100m)、井斜增率(o/100m);

3、可以查看中靶半径:8.11米、靶点有效位移差值:-6.18米;

4、也能显示靶点偏移距:-5.25米、靶点纵坐标(x):4056162.97、横坐标(y):36480820.97;

5、显示井底纵坐标(X):4056170.09、横坐标(Y):36480818.87;

6、可以显示靶心井斜:14.29°、靶心方位:277.59°、井斜范围:3.4≈24.22°;

7、可以查看对准靶点增料率:-9.18°/100m，稳方位井斜变化率范围:3.09≈-23.26°/100m;

8、支持方位范围:227.51≈327.67°、对准靶点方位漂移率:-3.03°/100m;

9、可以显示稳井斜允许方位变化率:23.19≈20.26°/100m！

定向井下载介绍图三

定向井常见问题

定向井是什么?

定向井是钻井专业术语，是指按照事先设计的具有井斜和方位变化的轨道钻进的井。

定向井技术是当今世界石油勘探开发领域最先进的钻井技术之一，它是由特殊井下工具、测量仪器和工艺技术有效控制井眼轨迹，使钻头沿着特定方向钻达地下预定目标的钻井工艺技术。采用定向井技术可以使地面和地下条件受到限制的油气资源得到经济、有效的开发，能够大幅度提高油气产量和降低钻井成本，有利于保护自然环境，具有显著的经济效益和社会效益。定向井就是使井身沿着预先设计的井斜和方位钻达目的层的钻井方法。

1

其剖面主要有三类：

(1)两段型：垂直段+造斜段;

(2)三段型：垂直段+造斜段+稳斜段;

(3)五段型：上部垂直段+造斜段+稳斜段+降斜段+下部垂直段。

水平井是定向井的一种，一般的油井是垂直或倾斜贯穿油层，通过油层的井段比较短。而水平井是在垂直或倾斜地钻达油层后，井筒转达接近于水平，以与油层保持平行，得以长井段的在油层中钻进直到完井。这样的油井穿过油层井段上百米以至二千余米，有利于多采油，油层中流体流入井中的流动阻力减小，生产能力比普通直井、斜井生产能力提高几倍。

2

胜利油田定向井技术闻名全国，胜利油田钻井院和胜利油田钻井工程技术公司已形成了普通定向井、多目标定向井、救援定向井、丛式定向井、水平井、分支井等几十种类型的定向井施工工艺。胜利油田黄河钻井总公司和渤海钻井总公司的定向井施工能力享誉国内外。
