钢构CAD软件功能介绍

时间:2021-05-06 14:37:52  作者:无名  浏览量:55

钢构CAD是一款CAD辅助工具,该软件功能强大,可以帮助用户进行各种CAD绘图操作,有效提高CAD图纸质量和绘图效率。该软件提供了钣金展开放样、五金手册、画型钢杆件、土建部分等功能,用户对各种CAD辅助功能的需求都可以满足。

钢构CAD软件功能介绍

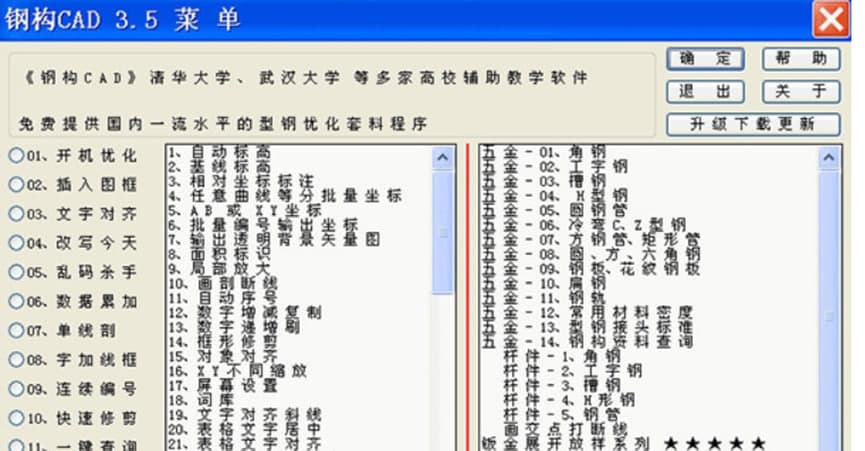

钢构CAD软件功能介绍图一

进入下载
钢构CAD
钢构CAD 3.6 共享版
大小:89 MB
日期:2021/5/6 14:37:52
环境:WinXP,Win7

软件功能

一、完成上个版本计划内容

1、完成中远期计划内容:

1、1、封头及球类展开;

1、2、扩口型异径补料三通的补料展开;

二、对上个版本的改进与持续优化

1、对天圆地方、弯头、三通、等常见的钣金展开构件,弯头程序增加了整板下料图,调整了别的程序在常用化方面的默认参数。

3、修改了五金手册中的C型钢的两个型号的高度数据。

钢构CAD软件功能介绍

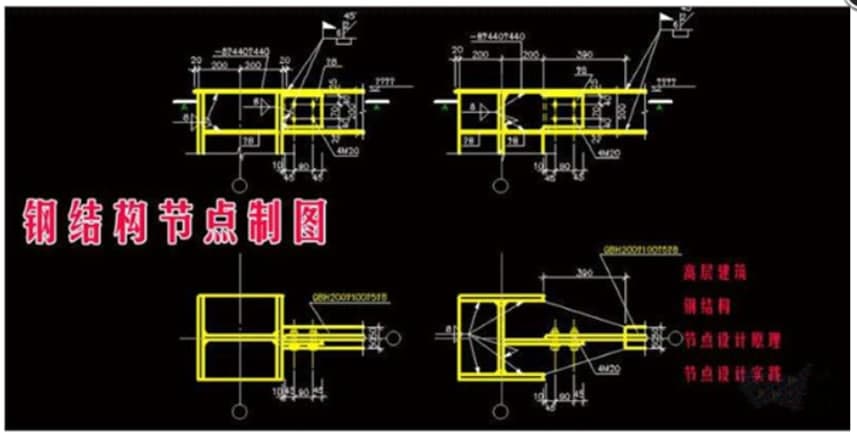

钢构CAD软件功能介绍图二

三、新增加的内容

A、公共部分

1、椭圆类图形画相切线:在任意情况下可以画各种形状的椭圆和圆两个物体间的相切线。

B、钣金展开部分

1、椭圆变径斜切补料:顶底面为半椭圆或半圆,椭圆或圆,顶底相互倾斜偏心的构件展开。左半部分内容就是半件所指,半件用于异径补料的单独展开下料。其等分可为单双数,可为8-1万。

2、热压弯管接直管:可以将热压弯管与直管相交,画俯视图、立面图、展开图。直管展开图等分可为8-500。

3、一通百通:一端是2~100个小圆的锥形多通管,另一端是大圆。画平面图、单支管展开图、剖面图。其等分可为12-1万。

4、椭圆或圆任意变矩或长圆:底面是方形或矩形或长圆形,顶面是圆或椭圆。顶底面之间等分可为8-1万,并且顶底面之间可任意倾斜及偏心。

5、圆锥相交99种变法:可相交展开圆锥与圆锥。99种变法可以通过不同的参数来设置。

钢构CAD软件功能介绍

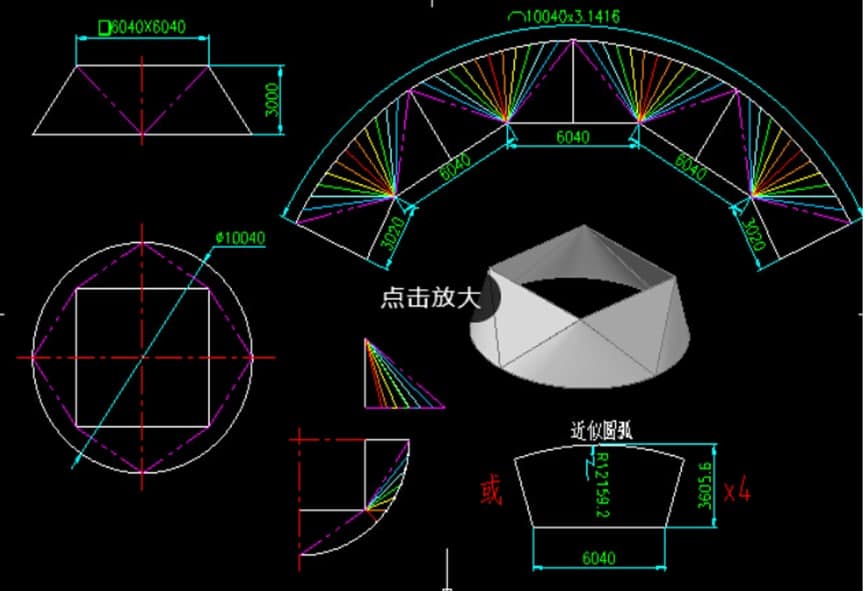

钢构CAD软件功能介绍图三

6、分瓣封头球体:可对无盖或有盖的、球形或椭圆形的封头进行画平面图和单瓣展开图和立面图。

7、整料压制封头:直径计算11种类型的整料压制封头的下料。

8、圆管与封头球相交:半球形或椭圆形封头与圆管水平或垂直相交。画平立面图及圆管展开图。
