中学电路虚拟实验室软件界面各功能选项使用说明

中学电路虚拟实验室软件是一款免费免安装的软件，软件的主要功能就是对中学电路进行仿真的模拟，用户能够体验到像在真实实验室中的操作一样，能够在软件中随意连接试验元件和导线，还提供有领先的画标准电路图功能，是一款非常好用的中学电路教学与学习的好工具，不仅仅能够增钱学生学习的兴趣，同时还能够大大的提高学生对电路的学习效率。

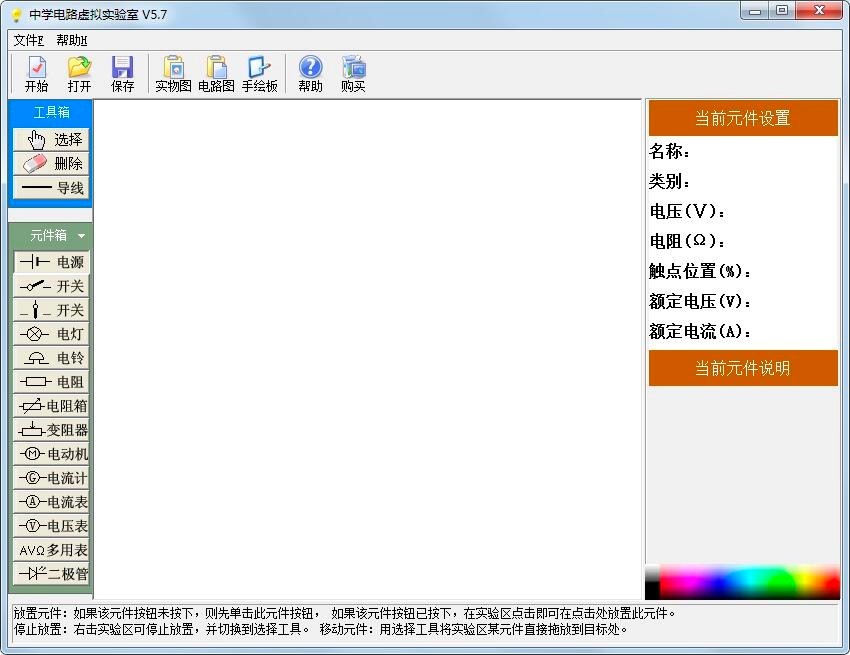

中学电路虚拟实验室软件 图一

1. 菜单：在菜单中分为文件菜单和帮助菜单，“文件菜单”的主要功能有新建实验、打开实验、画出电路图、保存实验、保存实物图、导线粗细设置、短路提示设置、元件标签显隐、电路图中电源方向。在“帮助菜单”中主要是给用户提供有该软件的各项使用帮助，帮助用户更好的上手操作这款工具。

2. 工具栏：在软件的工具栏中能看到的选项有开始、打开、保存实物图、电路图、手绘版、帮助、购买，从名称就能够判断出每一个工具的具体功能，在这里就不给大家做过多的解释说明了。

3. 工具箱：在工具箱中为用户陈列有操实验的主要工具，同时也支持用选择工具、导线工具、删除工具等等进行使用。

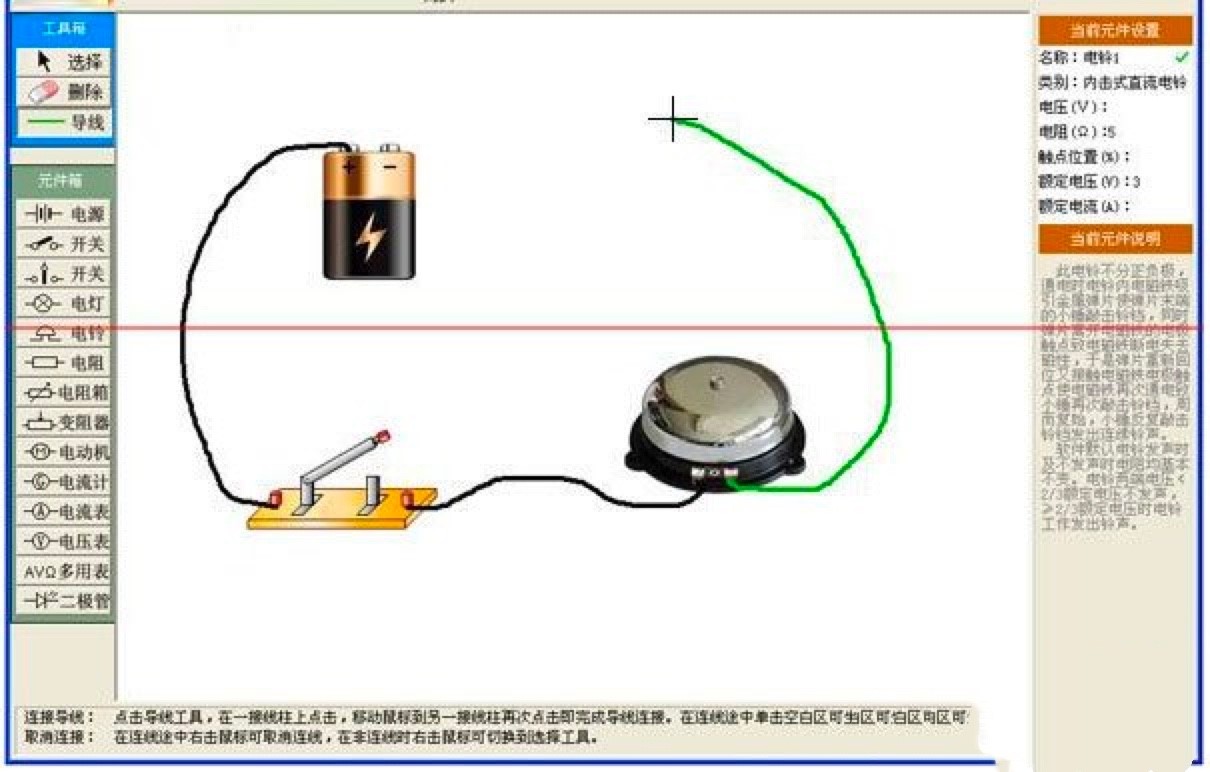

中学电路虚拟实验室软件 图二

4. 元件箱：在该板块中陈列了中学中学电路实验的常见实验元件，但是多用表、电源、发光二极管不能同时进行使用，其他的元件不受数量的使用限制。

在电源中提供有三种不同的类型，分别是直流电源、干电池、蓄电池，通用电源中支持设置任意的电压，干电池和蓄电池可设置电池数量。

5. 实验区：在实验区中支持用户放置是实验元件进行使用，在操作实现中还能够更好的更清晰的显示实验的效果。

6. 设置面板：在设置页面中就能够显示用户使用元件的各项参数数据，同时还支持用户对这些参数进行修改，支持控制参数的隐藏或显示，需要注意的是在设置面板中的参数值中，空白的项目是不能够进行设置和更改的。

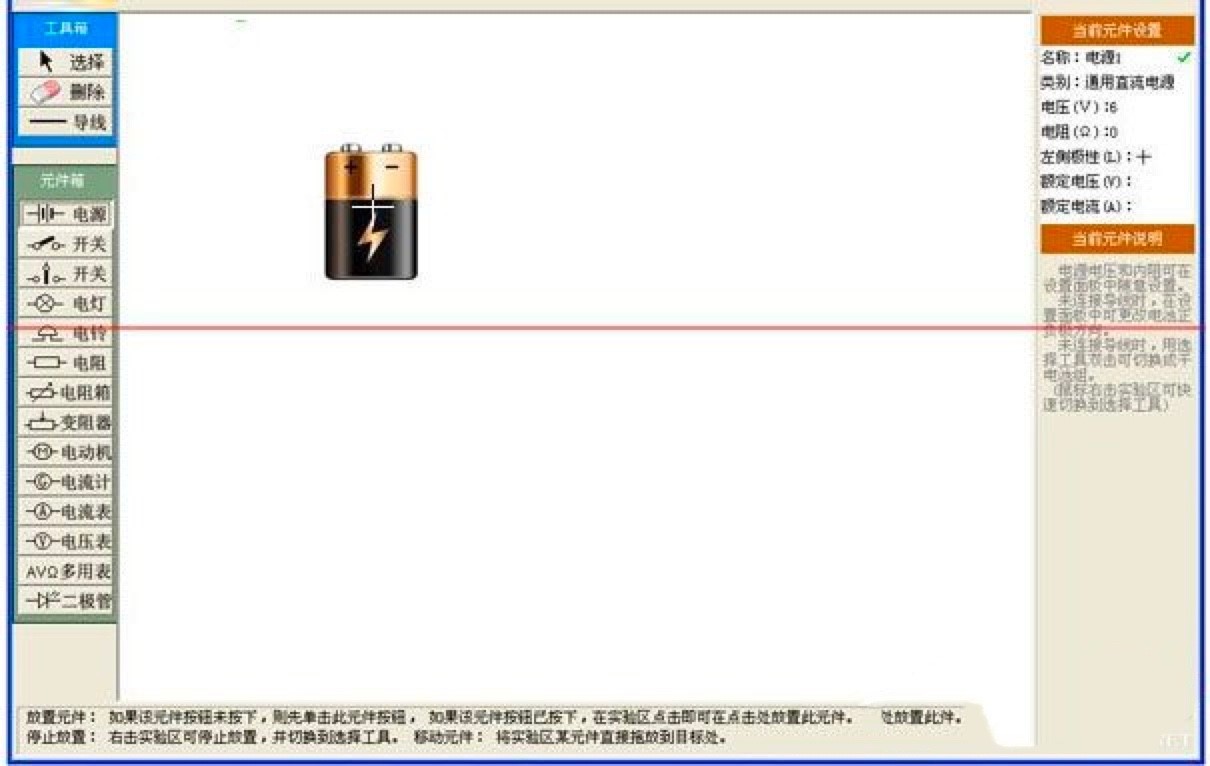

中学电路虚拟实验室软件 图三

7. 元件说明栏：在该选项中支持对被选择的元件操作方法，以及使用的属性设置有详细的说明。

8. 导线颜色彩条：当我们在划线状态中，点击该选项之后就能够更改相应的颜色导线，在非画导线状态时点击彩条再点击现有导线可修改导线颜色。
