配合公差简介以及孔和轴的公差表查询

配合公差（fit tolerance）是指组成配合的孔、轴公差之和。它是允许间隙或过盈的变动量。 孔和轴的公差带大小和公差带位置组成了配合公差。 孔和轴配合公差的大小表示孔和轴的配合精度。 孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。 配合公差的大小=公差带的大小；配合公差带大小和位置=配合性质。

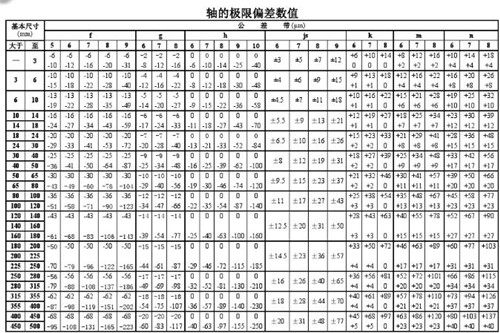

配合公差简介以及孔和轴的公差表查询图1

公差带编辑

公差等级的选择

与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。

公差带的选择

当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷 0.06C

1) 轴公差带安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。

2)外壳孔公差带安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。当量径向载荷的大小也影响外圈的配合选择。

3) 轴承座结构形式的选择滚动轴承的轴承座除非有特别需要，一般多采用整体式结构，剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。

公差标准编辑

①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过盈配合，如k5、k6、m5、m6、n6等，但过盈量不大；当轴承内径公差带与h5、h6、g5、g6等构成配合时，不在是间隙而成为过渡配合。②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。

一般情况下，轴一般标0～+0.005 如果是不常拆的话，就是+0.005～+0.01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0.005～0的间隙配合，最大也不要超过0.01的间隙配合。还有一条就是动圈过盈，静圈间隙。

区别编辑

公差是轴或孔尺寸的可能范围，配合公差是轴和孔配合之后间隙的可能范围。比如轴的12f6-0.016/-0.027孔的公差ø12H70.018/0配合公差ø12H7/f60.045/0.016即间隙的大可能0.045=0.018-(-0.027)最小可能0.016=0-(-0.016)基孔制指孔的偏差选H，公差等级任意IT0到IT18都可以轴的偏差任意a到z都可以，公差等级也任意，IT0到IT18都可以。例如H0/a0，H1/d4，H7/a0，H1/f4，H5/e4，H3/f4等等都是基孔制，公差H的特征是下偏差为0，例如Φ12H70.018/0基轴制指轴的公差选h，公差等级任意，IT0到IT18都可以，孔的公差任意A到Z都可以，公差等级也任意IT0到IT18都可以。A1/h0，B2/h5，C3/h6，D4/h7，E5/h9，F1/h8，等等都是基轴制。公差h的特征是上偏差为0，例如Φ12h70/-0.018如果孔的公差选H，轴的公差选h，那么既可以认为是基孔制，也可以认为是基轴制。

区分原因编辑

比如Φ12的孔和轴配合，选用基孔制那么先加工孔，孔公差为H0~H18，孔的最小直径为12，最大为12+公差，这样孔就加工好了。再加工Φ12的轴，根据需要可以选用过渡配合，间隙配合或者过盈配合。如果孔选用Φ12H7，也就是Φ12(+0.018/0)，过盈配合，轴可以用Φ12p6，也就是Φ12(0.029/0.018)，他们的公差配合Φ12H7p6=Φ12(0，-0.029)，其中0=孔的最大尺寸0.018-轴的最小尺寸0.018，-0.029=孔的最小尺寸0-轴的最大尺寸0.029
