汽车线束3D设计软件CATIA线束设计教程

Hello，大家好，又和大家见面了。有没有从事汽车线束的设计研发及线束工艺相关工作的朋友呢？如果有的话那么今天和小编一起来探讨吧。小编08年7月毕业，至今快10多年时间一直从事汽车线束的设计研发及线束工艺相关工作，对线束或多或少有一些基本的了解，产品工程师日常使用最多的是CAD和线束2维设计软件VESYS，CATIA是汽车线束3D工程师经常使用的软件，小编出于对CATIA的兴趣，以及发现网上关于线束3D设计的资料甚少，故在这里整理了一些自学的经验，接下来我将分三部分给大家分享如何使用CATIA绘制汽车线束：

1.前期准备

首要，信任许多初学者不太了解轿车线束，如果不知道线束的结构，即便会用CATIA也很难去制作。

百度百科中对轿车线束的定义是：轿车线束是轿车电路的网络主体，没有线束也就不存在轿车电路。线束是指由铜材冲制而成的接触件端子（连接器）与电线电缆压接后，外面再塑压绝缘体或外加金属壳体等，以线束捆扎构成连接电路的组件。线束产业链包括电线电缆、连接器、加工设备、线束制造和下游使用产业，线束使用非常广泛，可用在轿车、家用电器、计算机和通讯设备、各种电子仪器仪表等方面，车身线束连接整个车身，大体形状呈H形。小编想弥补的是，轿车线束类似人类的神经，它起着传导信号和电能的作用。它对轿车的重要性显而易见，如果某一处断路，乃至会有车辆无法发动的故障。这样一类比是不是有点概念！

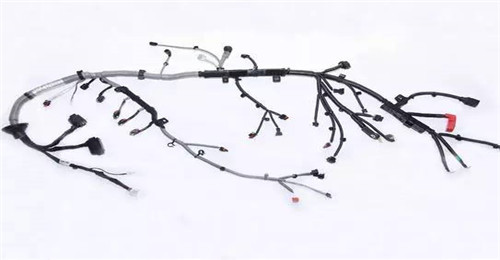

汽车线束3D设计软件CATIA线束设计教程图1

轿车发动机线束

接下来，我们需要给自己电脑上安装CATIA，详细有V5R20或V5R21，安装包和安装教程我们可自行百度，小编想提示的是，R21是R20的高版本，兼容性更高，我们结合自己状况安装，无论哪个版本都可以使用其进行线束规划。安装好CATIA后，需要对软件有个大致的了解，小编在学习软件模块之前，曾在大四时分有一学期的课专门教了CATIA，没学过的没关系，推荐一套教程《CATIA软件基础教程56集视频教程》学习，下载地址网址（http://ugjcw.com/archives/675）。因为CATIA功能强大，只要对最基本的指令有了解，才能进行线束规划，我们抽空学完上面教程中的内容后，再来看这篇文章，信任对你一定大有帮助。

大家在学习了解CATIA过程中，小编建议对其中三个模块重点学习，它们分别是：

（1）零件设计

这个模块需要重点学习，因为很多复杂的零件分解下来都是有一个个简单的零件组成，线束也不列外。汽车线束就包括：导线，接插件，卡扣，橡胶套，端子，防水塞等等。我们在绘制线束时，经常需要接插件卡扣的数模，像TE的接插件大部分都可以从官网上找到，如果遇到没有数模的情况，那就需要我们利用零件设计这个模块进行接插件卡扣的绘制，虽然不用绘制的特别精确，但大致外观尺寸要准确，因为这涉及到干涉问题，后面你会慢慢明白。

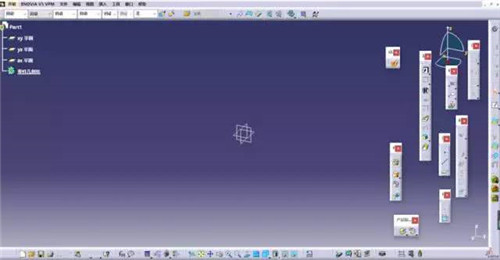

汽车线束3D设计软件CATIA线束设计教程图2

零件设计界面

（2）装配设计

在这个模块中，小编最常用的是产品视图命令下的现有部件命令和产品结构工具命令下的操作和捕捉命令。其中，现有命令的作用是可以把其他数据导入现有的Product下，操作和捕捉命令可以对导入的数据进行移动，以放置到自己想要的位置。

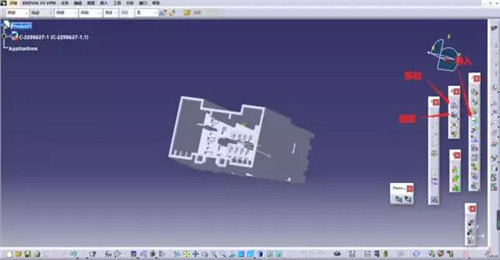

汽车线束3D设计软件CATIA线束设计教程图3

装配模块界面

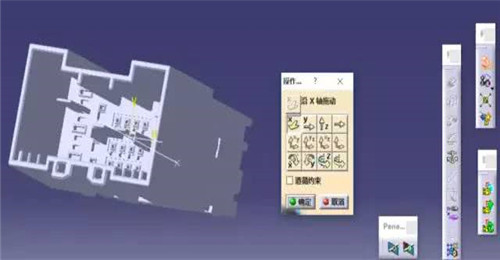

汽车线束3D设计软件CATIA线束设计教程图4

移动命令

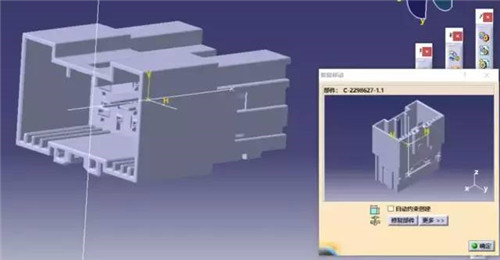

汽车线束3D设计软件CATIA线束设计教程图5

智能移动命令

（3）创成式曲面设计

小编这一模块还在学习中，日后给大家慢慢分享学习中的经验。据小编身边的3D大神强调，这个模块也至关重要，大家要好好学习哦~
