公差与配合查询软件官方下载

时间：2020-03-31 12:45:21 作者：无名浏览量：50

公差配合查询是一款基于《公差配合与测量技术》一书而制作的绿色小工具，已经将表电子化，便于用户随时查询，是机械设计中最常查询的公差配合表，符合《GB/T 1800.3-1998》和《GB/T 1801-1999》中公差与配合的规定。

公差与配合是机械类专业技术基础课，它是将公差配合和计量学有机地结合在一起，从互换性角度出发，围绕误差与公差这两个概念来研究如何解决使用要求与制造要求的矛盾，而这一矛盾的解决是合理确定公差配合和采用适当的技术测量手段。

公差与配合查询软件官方下载

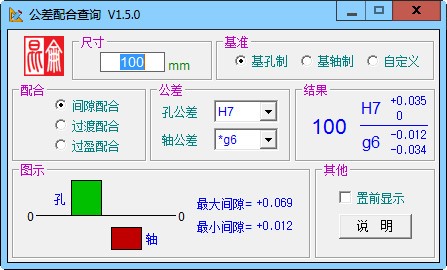

公差与配合查询软件官方下载 图一

【功能介绍】

1、基本尺寸范围0～10000，公差等级范围IT01～IT18共20个等级;

2、除 >3150～10000(没有相应配合标准)之外，均采用标准所列配合。其中'为常用配合，*为优先配合;

3、“自定义”查询涵盖所有公差，包括IT01、IT0等级的公差和cd、ef、za等特殊公差;

4、图表显示公差带情况和极限间隙或极限过盈数值;

5、快速显示查询结果，每一项改变都会自动更新结果。

公差与配合查询软件官方下载

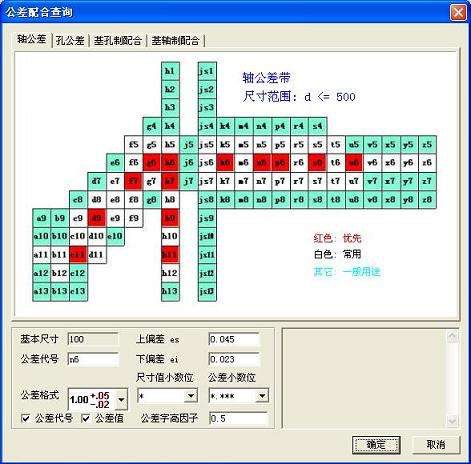

公差与配合查询软件官方下载图二

【公差说明】

孔公差查询注释：

1.基本尺寸小于1mm时，各级的A和B均不采用。

2.各级CD、EF、FG主要用于精密机械和钟表制造业。

3.IT14至IT18只用于大于1mm的基本尺寸。

4.J8、J10等公差带对称于零线，其偏差值可见JS9、JS10等。

5.基本尺寸大于3mm时，大于IT8的K的偏差值不作规定。

6.基本尺寸大于3～6mm的J7的偏差值与对应尺寸段的JS7等值。

7.公差带N9、N10和N11只用于大于1mm的基本尺寸。

8.基本尺寸至24mm的T5至T8的偏差值，建议以U5至U8代替。如一定要T5至T8，则可按照GB/T 1800.3计算。

9.基本尺寸至14mm的V5至V8的偏差值，建议以X5至X8代替。如一定要V5至V8，则可按照GB/T 1800.3计算。

10.基本尺寸至18mm的Y6至Y10的偏差值，建议以Z6至Z10代替。如一定要Y6至Y10，则可按照GB/T 1800.3计算。

11.基本尺寸处于1500mm至3150mm之间的IT1至IT5的偏差值为试用值。

公差与配合查询软件官方下载

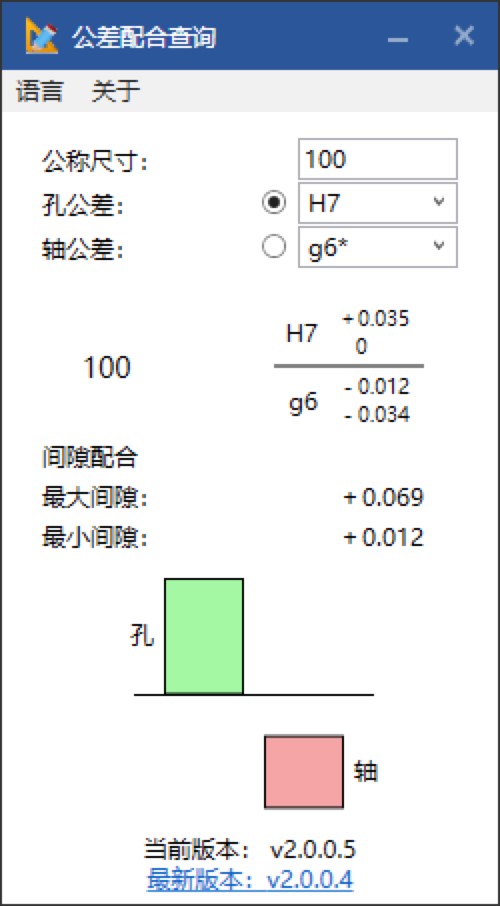

公差与配合查询软件官方下载图三

轴公差查询注释：

1.基本尺寸小于1mm时，各级的a和b均不采用。

2.各级cd、ef、fg主要用于精密机械和钟表制造业。

3.IT14至IT18只用于大于1mm的基本尺寸。

4.基本尺寸至24mm的t5至t8的偏差值，建议以u5至u8代替。如一定要t5至t8，则可按照GB/T 1800.3计算。

5.基本尺寸至14mm的v5至v8的偏差值，建议以x5至x8代替。如一定要v5至v8，则可按照GB/T 1800.3计算。

6.基本尺寸至18mm的y6至y10的偏差值，建议以z6至z10代替。如一定要y6至y10，则可按照GB/T 1800.3计算。

7. 基本尺寸处于500mm至3150mm之间的IT1至IT5的偏差值为试用值。

公差配合查询 2.0.0.0 绿色版

公差配合查询图片

软件性质：国产软件
授权方式：免费版
软件语言：简体中文
软件大小：34 KB
下载次数：5643 次
更新时间：2020/3/31 11:12:26
运行平台：WinXP,Win7,...
软件描述：公差配合查询是免费、绿色、小巧、实用的工具软件。符合《GB/T 1800.3-1... [立即下载]
