免费三维模型查看器下载详情介绍

AnyCAD图形组件是面向C ++ / C＃/ VB.Net开发人员的专业图形SDK，可帮助您快速创建3D应用程序。这个快速的图形框架专注于3D建模，可视化和数据交换。AnyCAD 可以应用在机械、建筑、电力、教育等多个领域。 本案例介绍AnyCAD在轴承设计中的应用。即使不懂CAD建模，用户只需要输入轴承的使用条件，使用AnyCAD轴承智能设计软件亦可轻松创建三维模型。设计真的很简单~基于AnyCAD三维图形平台，我们的客户在短短数月编完成了完整的CAM仿真系统，

免费三维模型查看器下载详情介绍图1

点，线，折线，样条线，弧，圆，球，框，圆柱体，圆锥体，点的曲面等的原始几何模型建模…

复合几何：线，壳，实心，复合。

展开，拉伸，扫掠，放样，旋转，倒角，圆角，投影，剖面，填充，旋转，移动，缩放等的建模方法…

联合，剪切，通用的布尔运算。

计算直线与曲线，直线与曲面之间的交点。

形状修复：去除多余的边缘，胶合面/边缘，去除内表面，压制孔洞等。

免费三维模型查看器下载详情介绍图2

曲线信息

获取曲线参数

恢复法线，指向曲线

获取曲线的长度

将曲线分割为线段

表面信息

获取表面参数

获取导数，法线，点

获取表面面积

可靠的信息

取得音量

获得质心

可视化

AnyCAD图形组件包含WinForm / WPF / MFC / Qt ...的可视化控件，可以帮助您轻松地将3D控件添加到窗体中。

选择管理

用鼠标选择。

将对象添加到选择

清除选择集。

查询选定的节点和几何图形，包括子面/边/顶点。

为节点，组，面，边，顶点设置选择过滤器...

渲染风格

自定义面，边，顶点样式，包括颜色，线宽，点大小以及面材质，纹理。

显示模式

线框，底纹，边缘底纹…

渐变背景颜色设置

文字2D / 3D

将当前视图导出到图像，例如jpg / png。

使用场景-机器人仿真系统

我们提供易于使用的解决方案，您可以将AnyCAD图形组件集成到现有的Robot软件中，或从地面创建程序。您可以将机器人零件导入场景并控制每个零件的变换矩阵，并生成动画并模拟机器人的运动。

免费三维模型查看器下载详情介绍图3

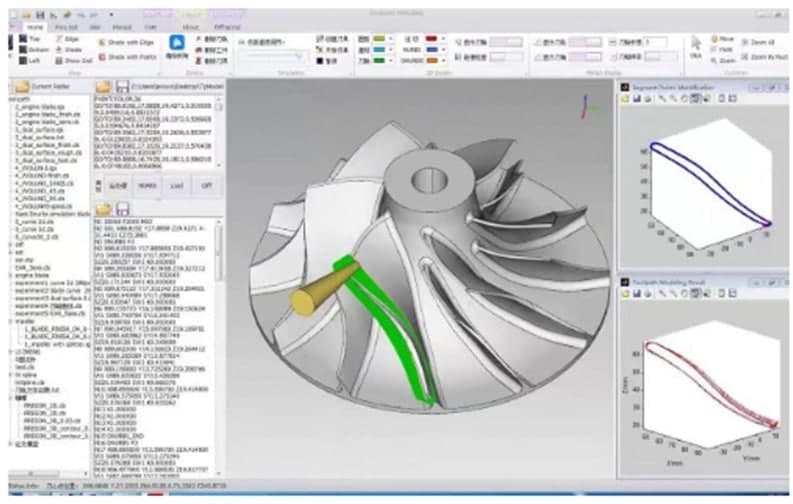

使用场景-CAD和CAM应用

AnyCAD旨在对CAM应用程序友好。您可以使用API提取路径曲线并获取可用于加工的曲线信息。结合SDK的建模功能，您可以在应用程序中构建参数化零件和工具。该展示厅使用了AnyCAD C ++ SDK。
