公差查询推荐使用公差配合查询工具下载

时间：2020-04-27 17:41:16 作者：无名浏览量：40

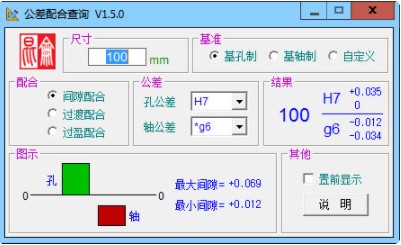

公差配合查询软件是一款实用的公差查询软件，能协助人们快速的根据记录实际有请求需要的尺寸，查询到与之对应的公差，可以说是偏差。操作非常简单，对于需要使用到相关数据的朋友来说非常实用。

功能特点

1.基本尺寸范围为0到10000，容差范围为IT01到IT18。

2.除> 3150~10000（没有相应的匹配标准）外，使用所列标准。在哪里'是常见的匹配，*是优先匹配。

3.“自定义”查询涵盖所有公差，包括IT01，IT0级别公差和特殊公差，如cd，ef，za。

4.图表显示了公差带条件和极限间隙或极限干扰值。

5.快速显示查询结果，每次更改都会自动更新结果。

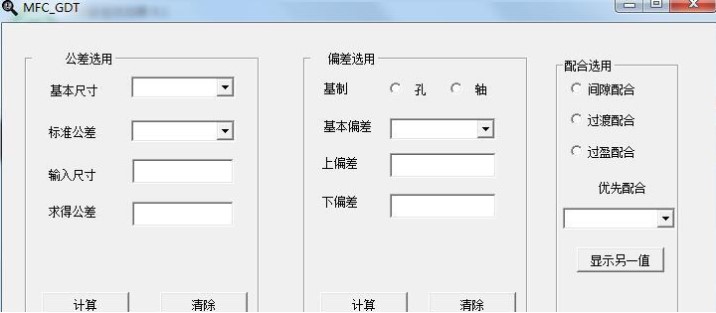

公差查询图二

间隙配合时轴的基本偏差选用说明

(1) a、b：可得到特别大的间隙，应用很少。

(2) c：可得到很大的间隙，一般适用于缓慢、松弛的动配合。用于工作条件较差（如农业机械等）、受力变形、或为便于装配而必须保证有较大的间隙时

，推荐配合为H11/c11，较高等级的H8/c7配合，适用于轴在高温工作的紧密动配合，如内燃机排气阀和导管等。

(3) d：一般用于IT7-IT11级，适用于松的转动配合，如密封盖、滑轮、空转皮带轮等与轴的配合，也适用于大直径滑动轴承配合，如透平机、球磨机、轧

辊成型和重型弯曲机以及其它重型机械中的一些滑动轴承。

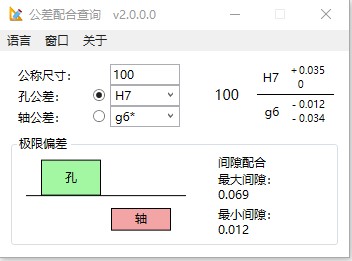

公差查询图三

(4) e：多用于IT7、8、9级，通常用于要求有明显间隙，易于转动的轴承配合，如大跨距轴承、多支点轴承等配合，高等级的e轴适用于大的、高速、重载

支承，如涡轮发动机、大型电动机及内燃机主要轴承、凸轮轴轴承等配合。

(5) f：多用于IT6、7、8级的一般传动配合，当温度影响不大时，被广泛用于普通润滑油（或润滑脂）润滑的支承，如齿轮箱、小电动机、泵等的转轴与滑

动轴承的配合。

(6) g：配合间隙很小，制造成本高，除很轻负荷的精密装置外，不推荐用于转动配合。多用于IT5、6、7级，最适合不回转的精密滑动配合，也用于插销等

定位配合，如精密连杆轴承、活塞及滑阀、连杆销等。

(7) h：多用于IT4-IT11级。作为一般的定位配合，广泛用于无相对转动的零件。若没有温度、变形影响，也可用于精密滑动配合。
