钢构CAD使用管理功能是CAD辅助教学工具,其功能强大,可以通过帮助学生用户信息进行分析各种CAD绘图操作,有效提高CAD制图质量和制图效率。该软件提供了钣金展开样.五金手册.绘图型钢杆件.土建部分等功能,用户对各种CAD辅助功能的需求可以满足。

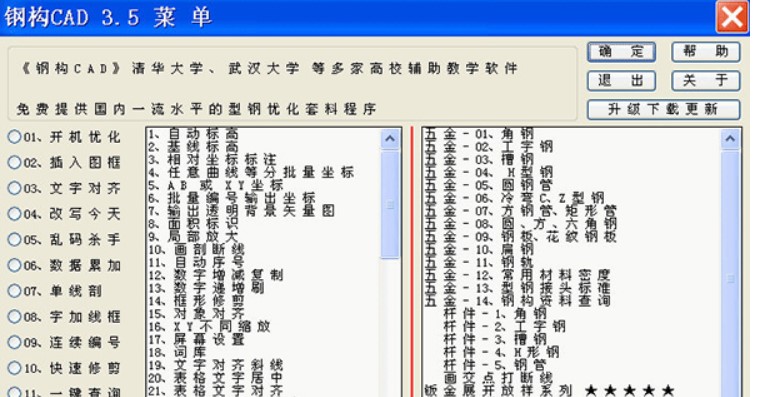

钢构CAD使用功能图1
软件功能。
一、完成上一版计划的内容。
1.中远期计划的完成情况:
1.1.头部和球类展开;
1.2.扩展式异径补料三通补料展开;
二、改进并持续优化前一版本。
1.天圆处、弯头、三通等常见的钣金展开部件。
2、增加肘形程序的整体材质图,调整其他程序在常用情况下的默认参数。
3.修改五金手册中两种C型钢高度数据。

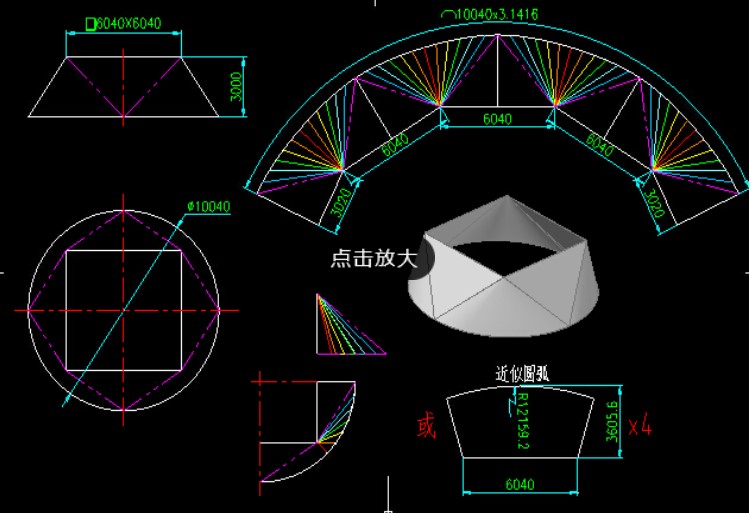

钢构CAD使用功能图2
三.新增的内容。
A.公共部门。
1.椭圆类图形画相正切:在任何情况下,椭圆和圆形物体间的切线都可以画出来。
金属板的展开部分。
1.椭圆变径斜切补料:顶底面为半椭圆或半圆形,椭圆或圆形,顶底各部分有偏心倾斜部分。左侧内容即是半卷所指,半卷则是单独展开异径补料。等分可能是一只或8-10,000只。
2.热压弯管:热压弯管与直管交叉,绘制俯视图.立面图.展开图。直管展开图的等分范围为8-500。
3.一通:一端为2~100个小锥形多道管,另一端为大圆。作平面图.单管管线扩展图.剖面图。等值为12-10,000。
4.椭圆或圆的任何可变的长方形或长方形: 底部为正方形、长方形或长方形,顶部为圆形或椭圆形。上下相等的范围可能在8-10,000之间,顶部和底部可以任意倾斜或偏心。
5.圆锥相交99种变化:圆锥和圆锥。设定不同参数的99个变量。

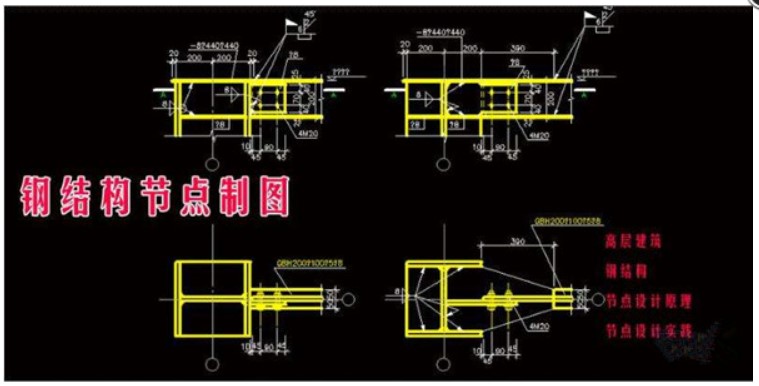

钢构CAD使用功能图3
6.封头球体:在无盖或有盖的球形或椭圆形封头上进行绘制标准平面图、单瓣展开图、立面图。
7.全压封头:直径计算11种整料封头上料类型。
8. 十字头:半球形或椭圆形的头垂直或水平地与管子相交。画出平面及圆形管道扩展图。
