钢构CAD功能使用

时间：2021-12-14 11:22:40 作者：无名浏览量：50

钢构CAD作为CAD辅助工具，其功能强大，能帮助用户进行各种CAD绘图操作，有效提高CAD制图质量和制图效率。该软件能为用户提供钣金展开样、硬件说明、拉杆绘制、土建件等功能，满足用户对各种CAD辅助功能的需求。

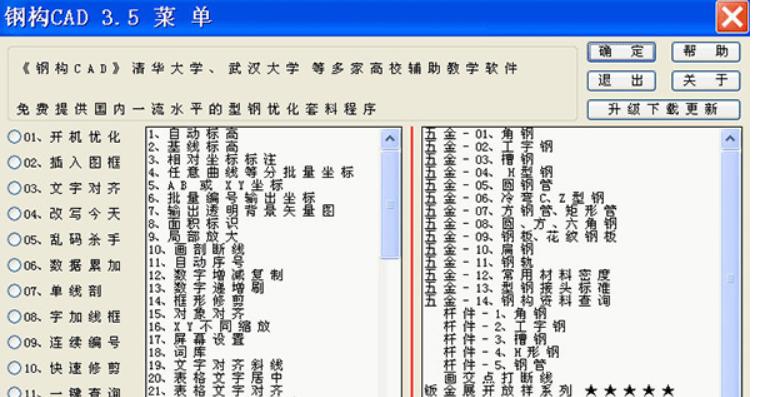

钢构CAD功能使用图1

软体函数

填写前一版本计划。

1.中远期计划完成情况：

1.1头部和球体展开；

1.2.扩展式异径补料三通补料展开；

改进并持续改进以前的版本。

1.圆弧、弯头、三通等常见的钣金展开组件，弯头程序增加了整体料图，调整了一般其他程序的缺省参数。

3.在硬件手册中修改2个C型钢高度数据。

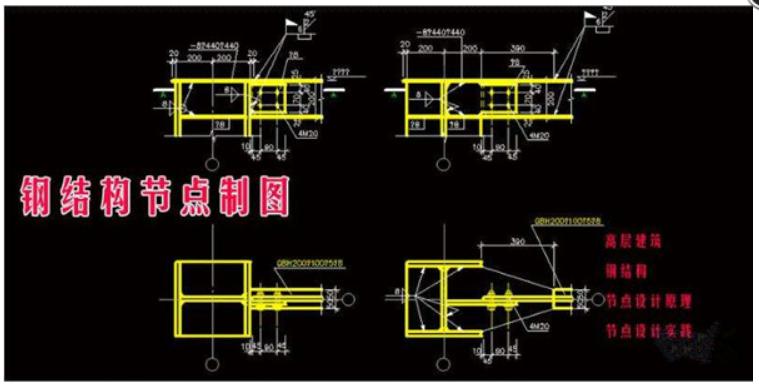

钢构CAD功能使用图2

三.新增内容。

A.公共部门。

1.椭圆类图形画相正切：可以在任意情况下绘制椭圆和圆形物体的切线。

分散金属片。

1.椭圆变径斜切补料：顶底表面呈半椭圆或半圆形，椭圆或圆形，顶底各部位有偏心的倾斜部。左侧内容即为半卷所指，半卷为独立展开异径补料。等值可能是1到10，10000。

2.热压弯管：热压弯管与直管交叉，绘制俯视图.立面图.展开图。直筒式展开图的等分范围为8-500。

3.一端是2~100个小锥形多通管，另一端是大圆。画平面图.单支管道延伸图.剖面图。12-10，000相等。

4.椭圆或圆的任何变矩型或长圆型：底部是方形，矩形，或长圆形，顶部为圆形或椭圆。上下距离可以在8-10，000之间，顶部和底部可以任意倾斜或偏心。

5.圆锥交叉99种变化：圆锥和圆锥。设置不同参数的99个变量。

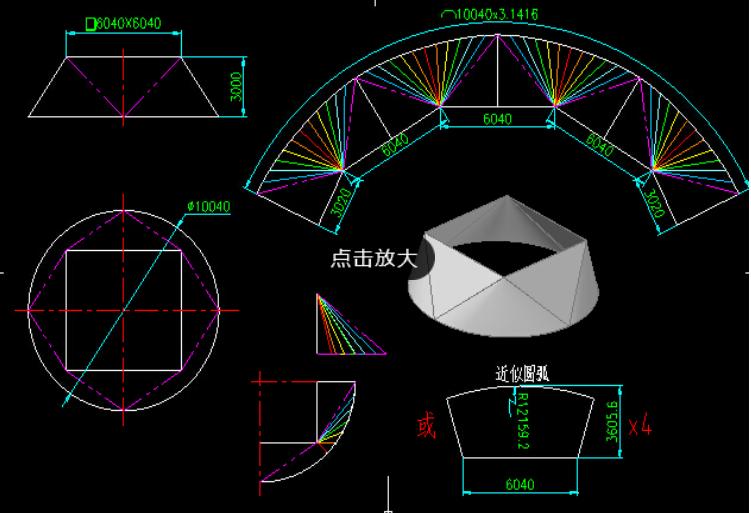

钢构CAD功能使用图3

6.头球状：在无盖或有盖的球形或椭圆形封头上绘制平面图，单瓣展开图，立面图。

7.全压封头：直径计算11种整料封头。

8.圆管与封头球交叉：半球形或椭圆形的封头与圆管垂直或水平相交。画出平面及圆形管道延伸图。
