ch341a编程器软件使用教程

ch341a编程器软件是一款专门给24/25系列SPI flash开发的读取刷写烧录器，ch341a编程器软件具有读写速度快，支持自动编程，可自动擦除芯片、查空、编程及校验芯片，支持24 EEPROM、25 SPI EEPROM、25/26 SPI FLASH、S25FL256类型芯片，全程只需3分钟，支持超过32M的容量，支持路由器、微星接收机、电视机顶盒、影碟机等多种存储设置，小编还提供了CH341A编程器使用教程，需要的就来下载体验吧。

它是面向ch341a程序员的专用芯片编程软件。它仅适用于暴君ch341a程序员。结合使用时，它可以读取，验证，擦除LCD芯片数据并对芯片数据进行编程。它随附ch341a编程器的USB驱动程序，而ttl串行端口驱动程序是ch341a编程器用户的必需程序。

ch341a编程器软件使用教程图1

测试环境 WINXP 1.1G CPU，512M内存

测试结果仅供参考，不同的计算机配置，速度会受到影响，使用高配置的计算机，读写速度更快

名称 容量 写入 读取

WINBOND W25X80 1MByte/8MBit 42秒 8秒

MXIC 25L1605D 2MByte/16MBit 1分23秒 18秒

MXIC 25L3205D 4MByte/32MBit 35秒

WINBOND 25Q64BV 8MByte/64MBit 7分53秒 1分10秒;MXIC 25L12805D 16MByte/128MBit 2分20秒

1、到本网站下载压缩包解压

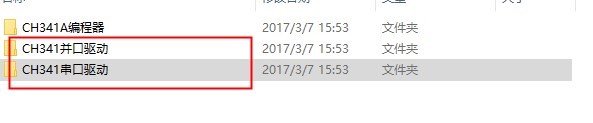

2、找到“ch341串口驱动和ch341并口驱动文件夹”点进去双击“exe”进行驱动安装

ch341a编程器软件使用教程图2

3、点击安装开始安装

ch341a编程器软件使用教程图3

4、点击确定，驱动安装完成

ch341a编程器软件使用教程图4

5、安装成功之后打开“ch341a.exe”即可

在编程界面工具栏上选择你要操作的功能，打开固件，点击擦空，之后点编程，检验。点击自动也可以，一般写芯片的话选择自动就可以了。

ch341a编程器软件使用教程图5

编程开始后，当前操作进度将显示在编程界面的左下角。 当完成擦除空气检查等步骤后，此时编程已完成，您的芯片就可以使用了！

1、首先我们点击操作

2、选择操作选项

3、看看箭头所指的几个地方是不是都没打上勾

4、我们把这25芯片和自动编程里面的勾打上

5、再回到主界面，打开要烧写的程序

6、点击自动

7、开始擦除，然后是查空

8、查空完成就自动烧写程序！问题解决了！

1.00版

完成基本功能

1.01版

25系列应坛友要求加入128k支持

1.02版

加读取芯片标识和序列号（待测）

改了几处bug

加入多语言了

加入sst模式（待测）

能打开保存intelhex文件了（待测），hex文件格式解释可能有误，不推荐使用

1.03版

其它改动

修正打开保存intelhex文件的功能，用binhex交叉保存测试正常了，用其它编程软件也能打开了
