NaroCAD项目的目标是基于实体参数化建模的概念开发一个完全成熟且可扩展的 3D CAD 软件，可与众所周知的解决方案相媲美。这些功能通过模型关联性相互关联，并通过 GUI 公开。通用功能规范中描述了诸如保存、导入之类的通用可用性规范。该软件可以通过插件和编程接口进行扩展。

NaroCAD电脑版官方下载尺寸测量图文教学图1

今天，我提交了用于拖动拉伸矩形底部和侧面的代码更改：

拖动实体的底部会更新基础草图的位置并调整高度，以便实体的顶部保持在其初始位置。拖动边可调整基线的位置，确保正确保留约束。

在接下来的几天里，我将测试新功能并修复错误。

Dimension 工具可以用来获取已经画好的直线的长度或者圆的半径。Measure 工具可以用来获取任意两点之间的距离，无论它们是什么形状。尺寸工具结果仍然显示，测量结果不显示：

NaroCAD电脑版官方下载尺寸测量图文教学图2

可以使用圆形工具在当前草图中绘制圆形。圆保持对基础草图和用作圆中心的点节点的引用。

可以通过编辑属性网格中的值或使用编辑手柄之一来修改圆半径。如果通过单击锁定按钮锁定了 radius 属性，则在再次解锁该属性之前，拖动手柄不会产生任何效果：

NaroCAD电脑版官方下载尺寸测量图文教学图3

在 NaroCAD 中可以绘制三种类型的样条：简单、手绘样条、插值样条和控制点样条：

它们绘制在草图平面上，并且所有定义样条曲线的点都投影到草图平面上。样条节点没有对草图的引用，只有对 Point3D 对象的引用，样条可以拆分或组合。

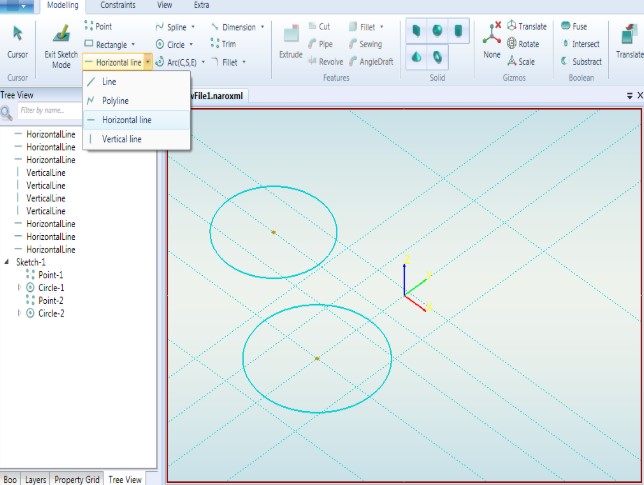

可以从 Line 子菜单添加引导线，它们是显示在活动草图中的水平或垂直虚线：

引导线不是草图的一部分，并且与创建时处于活动状态的草图无关。

我们将对此工具进行多项改进：

使用求解器解决方案查找算法的指导方针

改进在与默认平面不平行的平面上绘制的引导线

绘图时显示相关坐标

NaroCAD电脑版官方下载尺寸测量图文教学图4

三点矩形工具 (Rectangle3p) 允许我们通过指定矩形的三个角来绘制矩形。

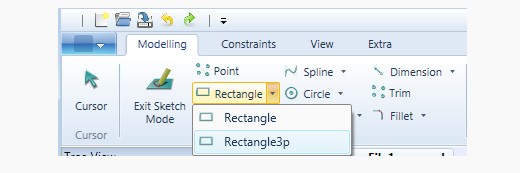

该工具可以在矩形子菜单中访问：

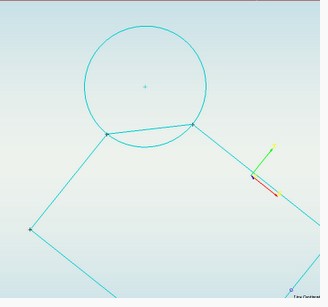

三点矩形和四线矩形之间的区别在于 Rectangle3p 线不受约束为平行于轴：

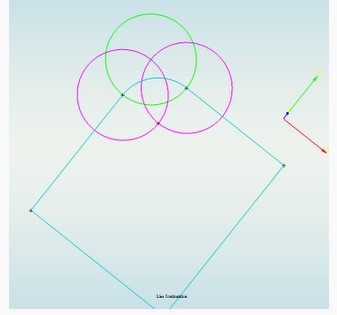

NaroCAD电脑版官方下载尺寸测量图文教学图5
