ScienceWord图形变换使用教学

时间：2021-06-16 13:46:01 作者：无名浏览量：53

ScienceWord是以非线性文字流为理论基础，以复杂科技文献为主要处理对象，涵盖通用文字处理的新一代专业级文字处理软件。它能够一次性的完成从文字、公式、符号，到图形、曲线的全部编排。

使用帮助

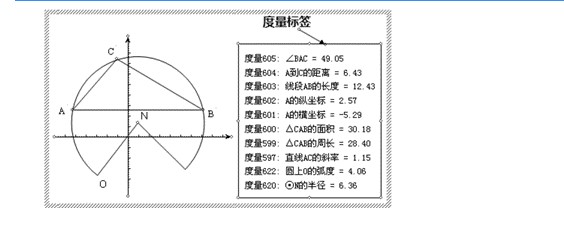

度量就是对图形进行测算，获得图形的尺寸数值，包括：长度、距离、角度、比值、弧长、弧度角、半径、周长、面积、纵横坐标值和直线的斜率。

注意：度量只对合并组中的图形有效。

度量所获得的数值以标签的方式显示在工作区中，这些的数值不仅可以显示出图形元素的尺寸信息，同时还可以作为参数变量运用于图形动画设计的其他功能中。包括：定义矢量、函数计算、创建坐标点、图形变换、颜色参数动态变化等。

长度是指线段的长短尺寸。

例如：如图所示，度量△ABC上AB的边长。

操作：

A.按Ctrl键，单击AB选中△ABC的AB边。

B.单击“长度”图标，度量出直线AB的长度（度量59）。

ScienceWord图形变换使用教学图2

变换是将一个图形作为初始基本图形，通过几何平移、旋转、缩放、对称等变换创建从属于这个基本图形的图形。

注意：变换只对合并组中的图形有效。

图形变换的特点：

从属图形依赖附于基本图形，当基本图形发生变化时，从属图形将随之变化。

从属图形同样可以作为一个新的基本图形，再次进行变换。

缺省状态下，从属图形的属性与基本图形保持一致（如：颜色、线宽、线型、填充等），当基本图形的属性发生变化时，从属图形的属性随之变化。

图形变换包括：平移、旋转、缩放、对称、平移缩放等。

从属图形与基本图形的属性关联设置

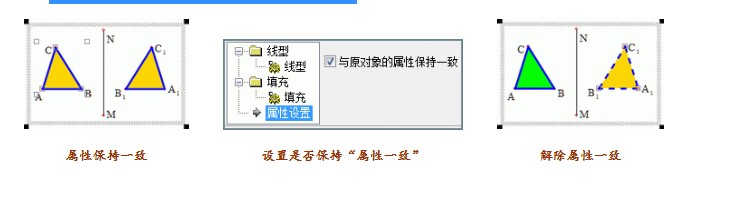

例如：如下图所示，△ABC相对直线AB的对称图形为△A1B1C1。

操作：

A. 属性关联：缺省状态下，从属对象与基本图形的属性是保持一致的。

a）选中△ABC，改变三角形的线宽、颜色和填充。

b）可以看到△A1B1C1的线宽、颜色和填充也随之改变，并与△ABC保持一致。

B. 解除属性关联：

a）双击△A1B1C1，出现属性对话框。

b）在“属性设置”项，单击“与对象的属性保持一致”的选项，取消方框中Ö。

c）确认后退出。

d）此时，再次设置△ABC的属性，可以看到：△A1B1C1的属性不会发生改变。

e）同样，设置△A1B1C1的属性也可以单独设置。

ScienceWord图形变换使用教学图3
