钢构CAD功能介绍

钢构CAD是CAD辅助工具，其功能强大，可以帮助用户进行各种CAD绘图操作，有效提高CAD制图质量和制图效率。该软件提供了钣金展开样.五金手册.绘图型钢杆件.土建部分等功能，用户对各种CAD辅助功能的需求可以满足。

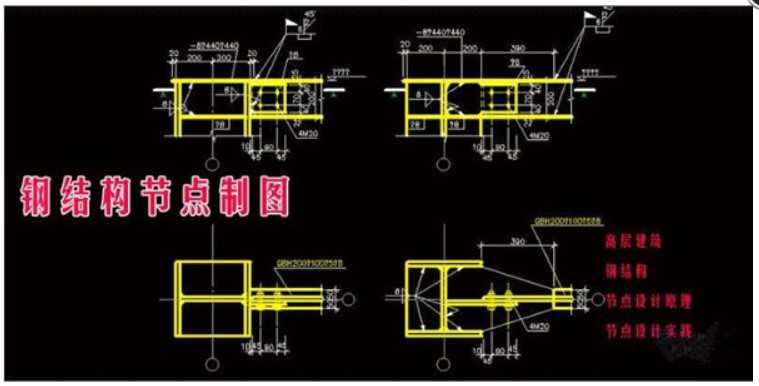

钢构CAD功能介绍图1

软件功能
1完成上一版计划的内容。
2.中远期计划的完成情况：
3.头部和球类展开；
4.扩展式异径补料三通补料展开；
5.改进并持续优化前一版本。
6.天圆处、弯头、三通等常见的钣金展开部件，弯头程序增加了整体料图，调整了其他程序在常用情况下的默认参数。
7.修改五金手册中两种C型钢高度数据。

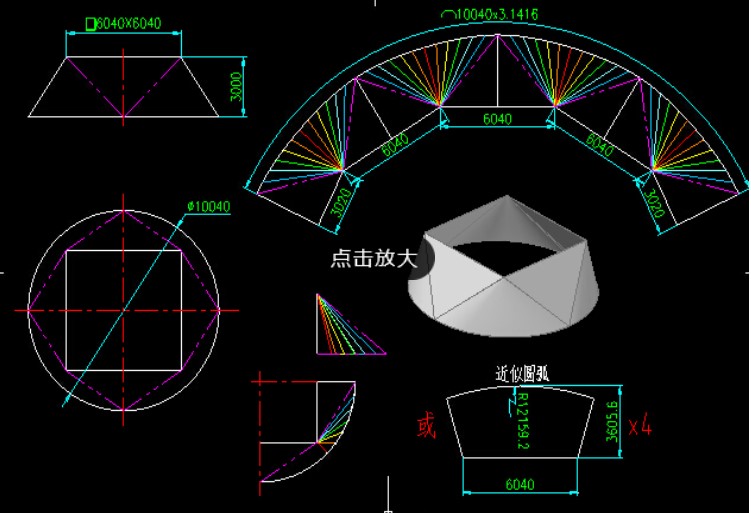

钢构CAD功能介绍图2

新增的内容
1.椭圆类图形画相正切：在任何情况下，椭圆和圆形物体间的切线都可以画出来。
2.金属板的展开部分。
3.椭圆变径斜切补料：顶底面为半椭圆或半圆形，椭圆或圆形，顶底各部分有偏心倾斜部分。左侧内容即是半卷所指，半卷则是单独展开异径补料。等分可能是一只或8-10，000只。
4.热压弯管：热压弯管与直管交叉，绘制俯视图.立面图.展开图。直管展开图的等分范围为8-500。
5.一通百通：一端是2~100个小锥形多通管，另一端是大圆圈。画平面图.单支管线扩展图.剖面图。等值为12-10，000。
6.椭圆或圆的任何变矩型或长圆型：底面是方形、矩形、或长圆形，顶面是圆形或椭圆。上下相等的范围可能在8-10，000之间，顶部和底部可以任意倾斜或偏心。
7.圆锥相交99种变化：圆锥和圆锥。设定不同参数的99个变量。

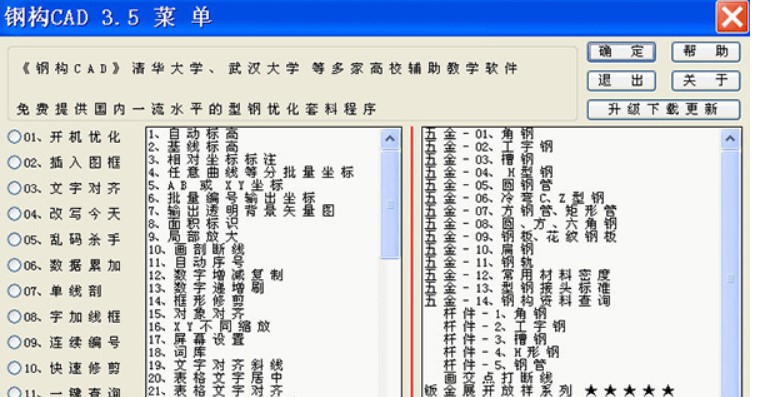

钢构CAD功能介绍图3

8.封头球体：在无盖或有盖的球形或椭圆形封头上绘制平面图、单瓣展开图、立面图。
9.全压封头：直径计算11种整料封头上料类型。
10.圆管与封头球交叉：半球形或椭圆形的封头与圆管垂直或水平相交。画出平面及圆形管道扩展图。
