公差查询软件下载公差配合查询绿色版

公差配合查询是可以用来查询公差与配合的查询软件，是一款免费、绿色、小巧、实用的工具软件，基于《公差配合与测量技术》一书而制作，符合《GB/T1800.3-1998》和《GB/T1801-1999》中公差与配合的规定，需要的朋友快来下载使用吧。

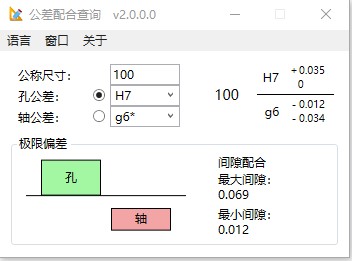

公差查询软件图1

1、基本尺寸范围0～10000，公差等级范围IT01～IT18共20个等级

2、除 ＞3150～10000（没有相应配合标准）之外，均采用标准所列配合，其中 ‘ 为常用配合，* 为优先配合

3、“自定义”查询涵盖所有公差，包括IT01、IT0等级的公差和cd、ef、za等特殊公差

4、图表显示公差带情况和极限间隙或极限过盈数值

5、快速显示查询结果，每一项改变都会自动更新结果

1、下载并解压文件，双击运行。

2、只需输入毫米尺寸并选择其他参数就可以公差配合查询，无需任何操作

公差查询软件图2

1.公差配合有三种类型：间隙配合（以前称为：动态配合），过渡配合和过盈配合（以前称为：静态配合）

2.间隙配合-轴与孔之间有间隙配合，轴可以在孔中旋转

3.过盈配合-轴和孔之间没有间隙，轴和孔紧密固定在一起，轴将无法单独旋转

4.过渡配合-间隙配合和过盈配合之间的配合，可能存在间隙或过盈，这种配合可用作精密定位配合。

5.当轴需要在孔中旋转时，选择间隙配合。 如果间隙相对较大，则需要候选H11 / c11（例如手摇曲柄机构）旋转，同时间隙也不太大，请选择H9 / d9（例如： 惰轮和轴），如果需要精确的游隙配合，请选择H8 / f7（例如：滑动轴承的配合）。

6、如果希望将轴和孔固定在一起，或者要旋转，一起旋转并共同承受载荷，则可以选择过盈配合。 较小的过盈配合可以传递较小的力，并且将施加较大的力。 让轴和孔旋转。可以用木锤敲击完成组装。 匹配类型为H7 / n6。大的过盈配合可以传递很大的力。通常用压力机或温差法组装。轮辋和轮毂的配合是使用温差法的总成的过盈配合。 合身类型为H7 / z6

7、当需要精确定位并需要拆卸时，例如滚动轴承的内圈和轴的配合以及外圈和孔的配合，可以选择H7 / js6或H7 / k6
