公差配合查询软件的三种类型使用介绍

公差配合查询是一个可以用来查询公差和匹配的查询软件。公差匹配查询基于《公差配合与测量技术》书。该软件使表格电子化，方便用户随时查询。它是机械设计中最常查询的公差配合表，符合《GB/T1800.3-1998》和《GB/T1801-1999》中公差与配合的规定。

公差配合查询是机械专业技术的一门基础课程，它将公差配合与计量有机地结合在一起。从互换性的角度出发，围绕误差和公差两个概念，研究如何解决使用要求和制造要求之间的矛盾，解决这一矛盾的方法是合理确定公差配合，采用合适的技术测量手段。

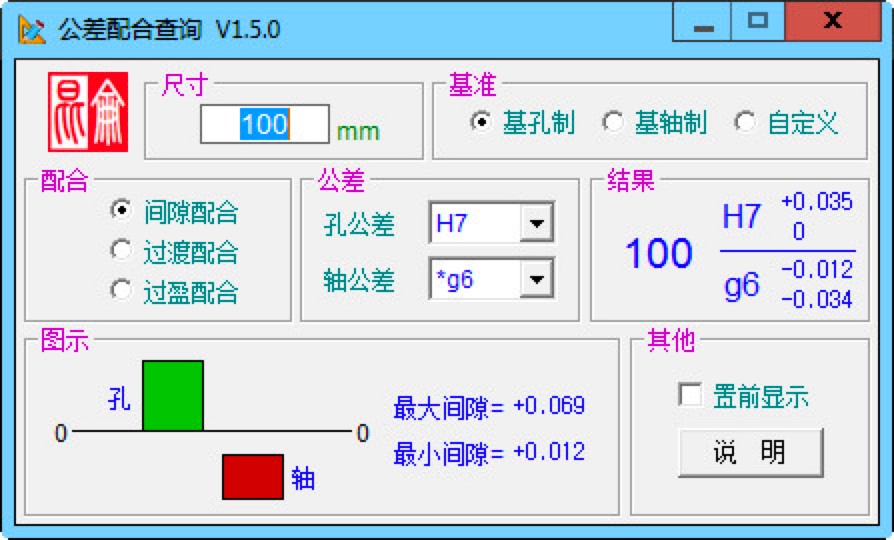

公差配合查询图一

1. 软件中可以使用的基本尺寸范围在0～10000，公差等级范围IT01～IT18共20个等级。

2. 除去>3150～10000的配合标准之外，都是采用了标准所列配合。其中' 为常用配合，* 为优先配合。

3. 能够支持用户“自定义”查询涵盖所有公差，包括IT01、IT0等级的公差，以及cd、ef、za等特殊公差的使用

4. 能够帮助用户图标显示公差带情况，以及极限间隙或极限过盈数值。

5. 公差配合查询软件能够快速显示查询结果，并且对每一项的结果改变都会进行自动更新。

公差配合查询图二

1. 公差配合的类型分为三种：过渡配合、间隙配合、过盈配合。

①间隙配合：指的是可以在轴与孔之间，进行明显间隙的配合，同时还能够支持轴可以在孔中转动。

②过盈配合：能够完成轴与孔之间没有间隙，将轴与孔紧密的固联在一起，这样一来轴就不能单独转动。

③过渡配合：通过该类型，能够在介于间隙配合与过盈配合之间的配合，能够作为精密定位的配合。

2. 当轴需要在孔中直接转动的情况，推荐用户直接选择【间隙配合】。如果要求间隙比较大的时候，可以直接选择H11/c11。如果要求间隙不太大的话，就可以选择H9/d9。如果还需要更加精密的间隙配合，就可以选择H8/f7。

公差配合查询图三

3. 当需要选择轴与孔固联在一起，这样转动起来就会一起转动，这样的情况下可以直接选择【过盈配合】。小过盈量的配合可以传递比较小的力，施加较大的力就会让轴与孔发生转动，装配可以用木榔头敲击装配，配合类型H7/n6，大过盈量的配合可以专递较大的力，一般用压力机进行装配，或者用温差法进行装配。

4. 如果需要更加精密定位，同时有需要能够进行直接拆卸，如滚动轴承内圈与轴的配合、外圈与孔的配合可以选择H7/js6，或者H7/k6。
