一款非常优秀的图形化编程软件，软件界面简洁大方，功能强劲实用，用途广泛，linkboy正式版拥有所见即所得的可视化界面，独一无二的模拟仿真功能，是开源免费的创客教育神器。

软件特色

所见即所得的连接界面

确保您的实物模块连接和软件界面连线一致，基于您的界面模块连接，软件为您打包好全部底层资源

面向对象/事件触发编程

基于传感器事件触发的编程方式，选择合适的指令去控制电子模块，构建逻辑流程实现作品功能

独一无二的模拟仿真功能

无需下载至硬件，可直接在软件界面上模拟运行用户的程序流程，界面仿真直观易懂

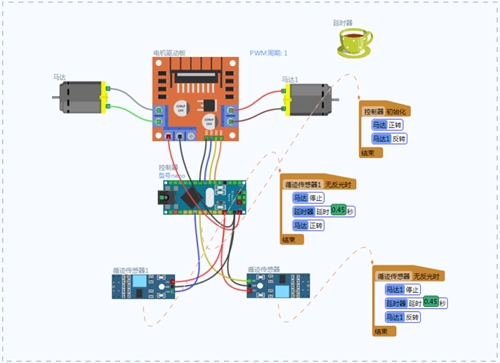

linkboy下载图二

使用方法

我们首先学习了解linkboy编程软件的使用方式。我们先做一个闪灯程序体验一下。程序效果是arduino主板控制一个LED灯，通过程序逻辑控制LED灯点亮、熄灭，反复不停，实现闪烁效果。

运行linkboy软件，点击naono-UNO转接板添加到界面

寻找指示灯模块

指示灯模块在电子元件系列里边的基础元件类，共有红黄绿蓝紫和白等6种颜色的指示灯，选择一个指定颜色的灯，鼠标左键点击可以添加到编程界面中

鼠标左键点击指示灯模块可以添加到编程界面

寻找限流电阻

LED指示灯不能直接连接到主板上，需要通过一个限流电阻降低电流。限流电阻在电子元件系列里边的辅助元件类，共有限流电阻和分压电阻两种。鼠标左键点击可以添加到编程界面中

鼠标左键点击限流电阻可以添加到编程界面

指示灯模块连线

指示灯模块拖进来后我们需要把它和主控板连接起来。鼠标放到指示灯模块的端口上，界面会给出提示线条，根据提示线条任意连接即可。

寻找延时器模块

我们已经把指示灯模块拖进来并连接好，那么要做一个每秒钟闪烁一次的闪烁灯，我们还需要时间相关的模块。这个时间模块就是延时器，它在软件模块系列里边的定时延时类。鼠标左键点击可以添加到编程界面中

鼠标左键点击延时器模块可以添加到编程界面

添加事件框

我们所需的模块已经全部添加完成，那么接下来就可以开始添加事件框了，只需鼠标点击模块，在弹出的右侧窗口中，选择“初始化”或者“反复执行”。当对应的事件发生时，系统就会执行事件框里边的程序指令。

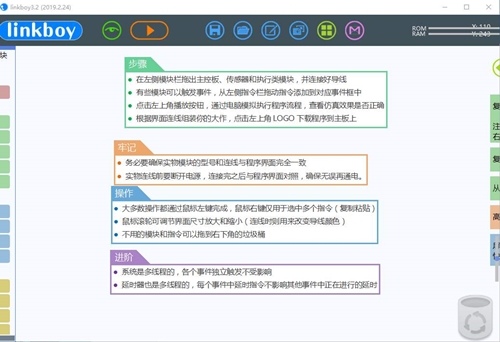

linkboy下载图三

编辑程序逻辑

添加完事件框之后，那么接下来就可以开始添加和编辑指令了。添加指令有三种方法：

•通过点击左侧“指令”栏的“模块类功能指令”

•点击已存在指令左侧的小箭头会复制出一条相同的指令

•通过鼠标右键选中多个指令后，点击软件右侧“备份”按钮可以复制选中的指令

程序下载验证

当我们编辑好程序之后，就可以开始硬件搭建了。按照软件里的连线，连接好硬件模块，然后点击软件左上角的LOGO出现一个串口选择框，点击选择带有CH340字样的串口，点击“开始下载”等待进度条走完即完成。

如果没有CH340串口号出现，一般是电脑上没有安装过USB 驱动。请按照下一页步骤装好驱动再开始下载。

安装驱动
