胡波工具箱下载 6.8

胡波工具箱是一种三维建筑辅助工具，可帮助用户使用UG创建各种模型，有助于创建几何图像和分析几何特征。 此外，胡波工具箱还支持方形滑块、硬青铜自润滑、Cr12非自润滑。

软件特色

1、胡波外挂土工一套专业的设计工具，在建立模型提供帮助
2、在建立几何图形的时候提供帮助
3、在分析几何特征的时候提供帮助
4、软件有用的功能特别多，内置标准件的安装方式
5、提供破解的教程
6、支持定位圈、唧嘴、?0X?0X140系列
7、支持截流阀P20，型号?2X22L-M
8、支持止口镶件Cr12，符号40X25X30
9、支持方型辅助器YK30，编号50X16X30-19.5
10、也将条型辅助器、条型辅助器加载到软件
11、也支持方导柱导向块、硬青铜自润滑、Cr12非自润滑

常见问题
【乱码怎么办】
很多用户安装完胡波外挂后打开发现UG全部界面都显示正常，但只有胡波外挂显示是乱码，这完全就没法用了，那么遇到乱码情况该怎么办，下面带来解决方法。
塑胶模用的胡波外挂装上去之后很多人出现如下图所示的乱码：
这种情况大都出现在UG8.0版本上，或是之前电脑上装过UG8.0的
UG8.0为了支持中文命名，需要增加一个环境变量：UGII_UTF8_MODE=1，增加了这个变量后，胡波就成乱码了
解决方法就是把这个UGII_UTF8_MODE=1的环境变量删除即可
【怎么卸载】
很多用户可能会通过卸载老版本的胡波外挂，以安装新版本的工具箱，但是老版本的如何卸载才能清干净呢，下面带来胡波工具箱的正确卸载方法。
1.用户安装胡波外挂的时候必然是放在D盘的，所以第一步就是要删除D盘的胡波文件夹
2.然后单纯删完还不算干净，因为安装胡波的时候环境变量会改变。
打开我的电脑-属性-环境变量-新建(程序路径设置)，此时的变量名(N):ugii_vendor_dir 。把这个变量删掉，胡波就完全卸载掉了。
【怎么调螺丝】
用UG设计模具采用螺丝是非常平常的事情，因为一副模具会用到大量的螺丝，才能设计出来，正确利用UG画螺丝是非常困难的，但是利用好HB胡波工具箱就可以轻易地将模具螺丝画出来，下面带来软件调螺丝的方法。

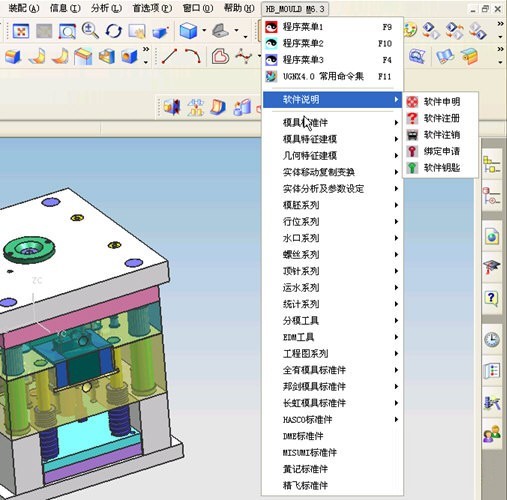

1.点击菜单上HB MOULD，然后弹出胡波工具箱的菜单，选择螺丝系列，之后就能选择自己需要的螺丝，这里以常用的快速螺丝举例
2.然后在模具上点个位置可以快速设置好自己想要装配螺丝的坐标，在左方的坐标输入XYZ可以设置得更加精准
3.选择螺丝的类型，这里以公制为例
4.公制的六角螺丝就是大家熟悉的X几X几
5.然后设置螺丝的沉头高度直接以及过孔的参数
6.这样详细数值的螺丝就能被插入模具了，但是这样模具就和螺丝撞在一起了。所以可以利用求差功能，将模具那一部分删掉。相当于在现实中给模具打了孔，并攻了丝，这样能让模具能够放进去。

使用方法
注意：升级安装HB_MOULD程序前请删除您电脑D:HB_MOULD文件夹！
1.把解压缩的HB_MOULD及HBSTD两个文件夹放于D盘！
(注意:一定要放于D盘根目录下)
2.更改我的电脑-属性-环境变量-新建(程序路径设置)
变量名(N):ugii_vendor_dir （注意ugii前面不可有空格)
变量值(V)d:HB_MOULD（注意D:前面不可有空格)
